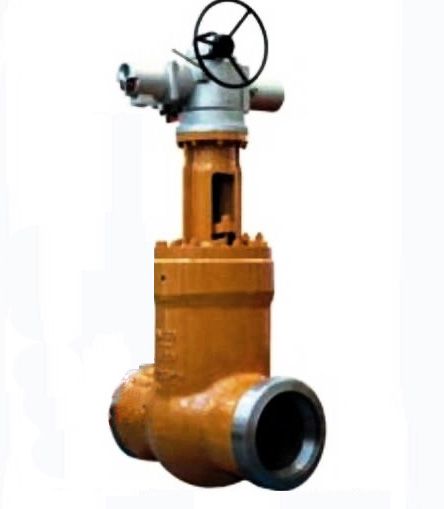

Z961Y-1500LB美標高壓閘閥產品對應型號:Z60H-1500LB、Z560H-1500LB 壓力環境:1500LB,2500LB，3500LB
閥體材質:鑄鋼A216，WCB(碳鋼)；整體鍛造A105
不銹鋼（CF8，CF8M，CF3M，CF3，CN7M哈氏合金）；整體鍛造F304
低溫鋼，鉻鉬鋼，整體鍛造F11,F22,P91等特殊材質
連接形式:焊接
公稱通徑:2"-18"
適用介質:水，油品，蒸汽-碳鋼+鉻鉬鋼；
硝酸，醋酸類等-不銹鋼；
丙烷，乙烯等-低溫鋼；
工作溫度:碳鋼-29℃～425℃；
不銹鋼-40℃～550℃；
低溫鋼-46℃～350℃，
鉻鉬鋼-29℃～550℃.
結構形式：自密封
驅動方式:電動、氣動、液動、齒輪等
適用行業:石油、化工、火力、制藥、化肥、發電廠等行業
Z961Y-1500LB美標高壓閘閥制造驗收技術標準
1、制造驗收技術條件按日本火力發電閥標準的E101的規定；
2、閥門結構長度按E101的規定；
3、閥體焊接口按ANSIB16.25的規定或用戶提供的尺寸。
適用于ANSICLass1500-3500，工作溫度在-29～570℃的石油、化工、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動等。
| 殼體材料 Shell material |
適用溫度/℃ Applicable temperature |
適用介質 Applicable medium |
| ASTM A216 WCB | ≤425 | 蒸汽、水 Steam、Water |
| ASTM A217 WCl | ≤450 | |
|
ASTM A217 WC6 |
≤550 | |
| ASTM A217 WC9 | ≤590 |
| 零件名稱 Part Name |
材料牌號 Material Designation | |||
| 閥 體 Body |
WCB | WCl | WC6 | WC9 |
| 閘 板 Disc |
WCB | WCl | WC6 | WC9 |
| 閥 蓋 Bonnet |
25 | 15CrMoVA | 12CrMoVA | 12CrMoVA |
|
WCB |
WCl |
WC6 |
WC9 | |
| 閥桿 Stem |
38CrMoAlA 1Crl7Ni2 |
38CrMoAlA 1Crl7Ni2 |
38CrMoAIA | 38CrMoAIA |
|
20CrlMo1V1A |
20Cr1MoVA | |||
| 填 料 Packing |
增強柔性石墨 Flexible Graphite | |||
|
支 架 |
WCB |
WCB | WCB | WCB |
|
WCl |
WC6 |
WC9 | ||
| 密封環 Sealing ring |
S軟鋼(增強柔性石墨) S Soft steel(flexible graphite) |
S軟鋼 S Soft steel |
F軟鋼 F Soft steel | |
| 閥桿螺母 Stem nut |
zQAL9-4或A439 D2 | |||
| 公稱通徑 NPS/in. Nominal diameter1500lb |
外形尺寸和連接尺寸 Dimensions /mm |
重量/kg | |||
|
d |
L |
H |
D0 | ||
| 2(1/2) | 56 | 254 | 671 | 200 | 48 |
| 3 | 64 | 305 | 692 | 200 | 58 |
| 4 | 84 | 406 | 790 | 230 | 98 |
| 5 | 1OO | 483 | 875 | 260 | 128 |
| 6 | 126 | 559 | 1055 | 360 | 215 |
| 8 | 158 | 711 | 1148 | 41O | 387 |
| 公稱通徑 NPS/in． Nominal diameter2500lb |
外形尺寸和連接尺寸 Dimensions /mm |
重量/kg Weight | |||
|
d |
L |
H |
DO | ||
| 2(1/2) | 46 | 330 | 639 | 200 | 70 |
| 3 | 54 | 368 | 680 | 230 | 90 |
| 4 | 70 | 457 | 805 | 260 | 142 |
| 5 | 86 | 533 | 965 | 360 | 191 |
| 6 | 104 | 610 | 1070 | 41O | 339 |
| 公稱通徑 NPS/in． Nominal diameter3500lb |
外形尺寸和連接尺寸 Dimensions /mm |
重量/kg | |||
|
d |
L |
H |
DO | ||
| 3 | 44 | 440 | 745 | 260 | 196 |
| 4 | 56 | 540 | 860 | 300 | 283 |
