奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多FQ641F46-氣動襯氟放料球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
產品簡介：

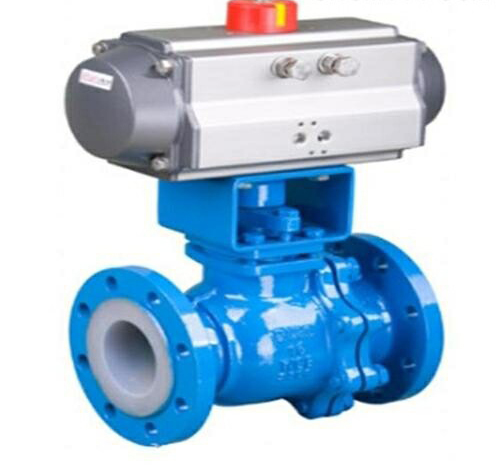

FQ641F46-氣動襯氟放料球閥是襯氟球閥的延伸產品，為各種強腐蝕性介質的啟閉控制而設計，閥門的兩端法蘭大小不等，一端為標準法蘭一端為與反應釜底放料孔配套的法蘭，很方便的就可以連接在反應釜底。其結構形式為浮動直通式，連接形式為法蘭，閥外殼采用碳鋼內襯氟塑料，閥球?yàn)榕c閥桿一體式金屬嵌件外包氟塑料工藝制造，具有耐腐密封性好、啟閉靈活、快速的特點且外型美觀、強度高、經久耐用。是現代化工工藝流程中使用zui為廣泛的耐腐閥門。
用途
采用氟塑料襯里技術，閥體采用熔模精密鑄造，強度高、外觀光潔，與液體接觸的過流部件全部為氟塑料，因此可在-50℃～180℃范圍內長期使用于任意濃度的腐蝕性管路、管線工作。
工作原理
FQ641F46-氣動襯氟放料球閥的工作原理是靠旋轉閥瓣來使閥門暢通或閉塞的，閥瓣和閥體內側全部采用氟塑料襯塑工藝制成，其具有開關輕便，體積小，密封可靠，結構簡單，維修方便，使用范圍廣等優點。
設計特點
襯氟放料球閥除具有一般球閥所具有的流體阻力小，啟閉速度快，結構簡單外，還有以下優點：
1.采用氟塑料襯里層的球閥，具有極高的化學穩定性，可以適用于任何強腐蝕性化學介質。
2.采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護。
3.啟閉件球體與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖擊承壓件內的可能性，從根本上保證了使用中的安全性。
4.結構緊湊合理，閥體內腔空間zui小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏。
性能參數
外形尺寸
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的FQ641F46-氣動襯氟放料球閥產品，請您根據FQ641F46-氣動襯氟放料球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
產品簡介：
FQ641F46-氣動襯氟放料球閥是襯氟球閥的延伸產品，為各種強腐蝕性介質的啟閉控制而設計，閥門的兩端法蘭大小不等，一端為標準法蘭一端為與反應釜底放料孔配套的法蘭，很方便的就可以連接在反應釜底。其結構形式為浮動直通式，連接形式為法蘭，閥外殼采用碳鋼內襯氟塑料，閥球?yàn)榕c閥桿一體式金屬嵌件外包氟塑料工藝制造，具有耐腐密封性好、啟閉靈活、快速的特點且外型美觀、強度高、經久耐用。是現代化工工藝流程中使用zui為廣泛的耐腐閥門。
用途
采用氟塑料襯里技術，閥體采用熔模精密鑄造，強度高、外觀光潔，與液體接觸的過流部件全部為氟塑料，因此可在-50℃～180℃范圍內長期使用于任意濃度的腐蝕性管路、管線工作。
工作原理
FQ641F46-氣動襯氟放料球閥的工作原理是靠旋轉閥瓣來使閥門暢通或閉塞的，閥瓣和閥體內側全部采用氟塑料襯塑工藝制成，其具有開關輕便，體積小，密封可靠，結構簡單，維修方便，使用范圍廣等優點。
設計特點
襯氟放料球閥除具有一般球閥所具有的流體阻力小，啟閉速度快，結構簡單外，還有以下優點：
1.采用氟塑料襯里層的球閥，具有極高的化學穩定性，可以適用于任何強腐蝕性化學介質。
2.采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護。
3.啟閉件球體與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖擊承壓件內的可能性，從根本上保證了使用中的安全性。
4.結構緊湊合理，閥體內腔空間zui小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏。
性能參數
| 設計規范 | GB 12237 / API 608 / API 6D |
| 驅動方式 | 手動、蝸輪傳動、氣動、電動 |
| 公稱通徑 | （DN） 50、80 mm |
| 公稱壓力 | （PN） 1.0 MPa，1.6 MPa，2.5 MPa |
| 適用溫度 | -50～180 ℃ |
| 備注 | L值為企業標準，左法蘭比右法蘭大一檔，D1與反應釜連接，分子為右法蘭尺寸，分母為左法蘭JB78尺寸，配反應釜50L-5000L。 |
外形尺寸
| 主要結構連接尺寸 | |||||||||
| 通徑DN | G | L | L1 | D | K | n-Φd | H | W | |
| mm | in | ||||||||
| 25 | 1″ | G1″ | 72 | 22 | 100 | 78 | 4-Φ10 | 160 | 140 |
| 40 | 1 1/2″ | G1/2″ | 92 | 31 | 130 | 100 | 4-Φ12 | 18/0 | 164 |
| 50 | 2″ | G2″ | 112 | 41 | 150 | 130 | 4-Φ14 | 220 | 190 |
| 65 | 2 1/2″ | G21/2″ | 125 | 46 | 190 | 155 | 4-Φ14 | 250 | 210 |
| 80 | 3″ | G3″ | 160 | 57 | 205 | 170 | 4-Φ14 | 275 | 247 |
| 100 | 4″ | G4″ | 175 | 68 | 235 | 200 | 4-Φ18 | 310 | 276 |
