奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多ZSHWF-氣動襯氟調節蝶閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
ZSHWF-氣動襯氟調節蝶閥產品簡介：

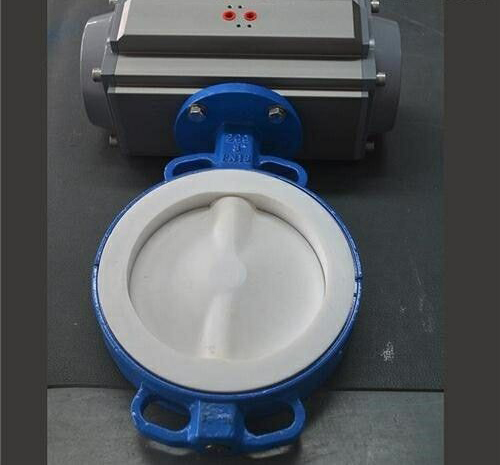

ZSHWF-氣動襯氟調節蝶閥由氣動活塞式執行機構和對分兩段式閥體組成。閥體內腔及碟板均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蝕性和密封性。主要用于對生產過程中酸堿等強腐蝕介質的調節或切斷。
技術參數和性能
■ 閥體
■ 閥內組件
■執行機構
■ 閥作用型式
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)--失氣時閥位保持(FL
■ 附件(根據要求配置)
dìng位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
■ 性能
■ 額定流量系數Cv值
■ 允許壓差
A、配用GTD型雙作用執行機構（氣源壓力500KPa）單位：MPa
B、配用GTE型單作用執行機構（氣源壓力500KPa）單位：MPa
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的ZSHWF-氣動襯氟調節蝶閥產品，請您根據ZSHWF-氣動襯氟調節蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
ZSHWF-氣動襯氟調節蝶閥產品簡介：
ZSHWF-氣動襯氟調節蝶閥由氣動活塞式執行機構和對分兩段式閥體組成。閥體內腔及碟板均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蝕性和密封性。主要用于對生產過程中酸堿等強腐蝕介質的調節或切斷。
技術參數和性能
■ 閥體
| 型 式 | 扁平式 |
| 公稱通徑 | 50、65、80、100、125、150、200、250、300、350、400、450、500、600mm |
| 公稱壓力 | PN1.0、1.6MPa |
| 連接型式 | 對夾式（無法蘭式） |
| 材 料 | ZG230-450襯F46 |
| 上 閥 蓋 | 與閥體一起鑄造 |
| 工作溫度 | -40～+180℃； |
| 壓蓋型式 | 螺栓壓緊式 |
| 填 料 | 聚四氟乙烯填料 |
■ 閥內組件
| 閥芯型式 | 中線旋轉型 |
| 閥板材料 | 2Cr13襯F46 |
| 流量特性 | 近似等百分比 |
| 額定行程 | 全開90° |
■執行機構
| 型 式 | DA、SR、RA、RAS 單作用、雙作用活塞式執行機構 |
| 供氣壓力 | 400～700KPa |
| 氣源接口 | G1/4'、G1/8'、G3/8'、G1/2' |
| 環境溫度 | -30～+70℃ |
■ 閥作用型式
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)--失氣時閥位保持(FL
■ 附件(根據要求配置)
dìng位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
■ 性能
| 回 差 | 帶dìng位器：小于全行程的2% |
| 基本誤差 | 帶dìng位器：小于全行程的±2% |
| 泄 露 量 | 符合ANSI B16.104 IV級標準 |
| 可調范圍 | 50：1 |
■ 額定流量系數Cv值
| 公稱通經 DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| Cv值 | 85 | 100 | 225 | 340 | 500 | 770 | 1360 | 2130 | 3060 | 4160 | 5150 | 6900 | 8500 | 12200 |
■ 允許壓差
A、配用GTD型雙作用執行機構（氣源壓力500KPa）單位：MPa
| 執行機構 | 輸出力矩 N.M | 公稱通經 | |||||||||||||
| 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | ||
| GTD65 | 36.8 | 2.4 | 1.1 | 0.53 | 0.32 | 0.18 | |||||||||
| GTD80 | 65.1 | 2.45 | 1.22 | 0.71 | 0.37 | 0.21 | |||||||||
| GTD90 | 94.1 | 2.28 | 1.14 | 0.63 | 0.36 | 0.15 | |||||||||
| GTD100 | 145 | 2.28 | 1.2 | 0.62 | 0.31 | 0.16 | |||||||||
| GTD125 | 272 | 2 | 1.48 | 0.51 | 0.26 | 0.15 | |||||||||
| GTD145 | 398 | 1.82 | 0.78 | 0.4 | 0.23 | 0.15 | |||||||||
| GTD160 | 557 | 1.69 | 0.87 | 0.51 | 0.32 | ||||||||||
| GTD210 | 1344 | 1.46 | 0.86 | 0.54 | 0.36 | 0.25 | |||||||||
| GTD255 | 2644 | 1.17 | 0.74 | 0.49 | 0.34 | 0.26 | |||||||||
| GTD300 | 4117 | 1.1 | 0.74 | 0.52 | 0.38 | 0.22 | |||||||||
| GTD350 | 6226 | 1.06 | 0.75 | 0.54 | 0.31 |
B、配用GTE型單作用執行機構（氣源壓力500KPa）單位：MPa
| 執行機構 | 輸出力矩 N.M | 公稱通經 | |||||||||||||
| 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | ||
| GTE65 | 14.2 | 1.01 | 0.48 | 0.26 | 0.14 | ||||||||||
| GTE80 | 34.2 | 1.14 | 0.62 | 0.32 | 0.17 | ||||||||||
| GTE90 | 44.4 | 0.73 | 0.38 | 0.2 | 0.12 | ||||||||||
| GTE100 | 75.9 | 0.71 | 0.37 | 0.21 | 0.09 | ||||||||||
| GTE125 | 146 | 0.65 | 0.38 | 0.16 | 0.08 | ||||||||||
| GTE145 | 194 | 0.47 | 0.2 | 0.1 | 0.06 | ||||||||||
| GTE190 | 420 | 0.54 | 0.28 | 0.17 | 0.1 | ||||||||||
| GTE210 | 621 | 0.37 | 0.22 | 0.14 | 0.09 | ||||||||||
| GTE255 | 1144 | 0.38 | 0.24 | 0.16 | 0.11 | ||||||||||
| GTE300 | 1631 | 0.35 | 0.23 | 0.16 | 0.11 | ||||||||||
| GTE350 | 2330 | 0.33 | 0.23 | 0.17 | 0.09 |
