產品中心
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多GIQ-氣動真空蝶閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

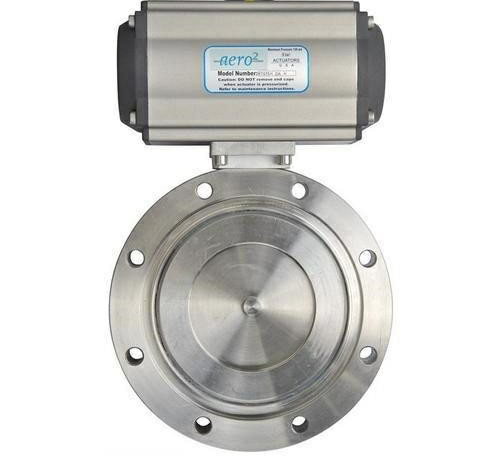

一、GIQ-氣動真空蝶閥產品簡介
的氣動執行器是以壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動活塞齒條、齒輪的機械運動，以角行程輸出扭矩來驅動蝶閥，作啟閉運動。從而達到接通或切斷真空管路中氣流的目的，是目前一種新型的氣動執行器控制的氣動蝶閥，分為雙作用和單作用(彈簧復位)氣缸。可選配反饋信號裝置及電氣閥門定位器。適用的工作介質為空氣和非腐蝕性氣體。
二、GIQ-氣動真空蝶閥產品主要性能參數
三、GIQ-氣動真空蝶閥產品主要結構尺寸
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的GIQ-氣動真空蝶閥產品，請您根據GIQ-氣動真空蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
一、GIQ-氣動真空蝶閥產品簡介
的氣動執行器是以壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動活塞齒條、齒輪的機械運動，以角行程輸出扭矩來驅動蝶閥，作啟閉運動。從而達到接通或切斷真空管路中氣流的目的，是目前一種新型的氣動執行器控制的氣動蝶閥，分為雙作用和單作用(彈簧復位)氣缸。可選配反饋信號裝置及電氣閥門定位器。適用的工作介質為空氣和非腐蝕性氣體。
二、GIQ-氣動真空蝶閥產品主要性能參數
| 適用范圍(Pa) | 105～1.3x10-5 |
| 閥門漏率(Pa.L/S) | ≤1.3x10-6 |
| 介質溫度（℃） | -25～+80(密封材料為丁腈橡膠) -30～+150(密封材料為氟橡膠) |
| 氣源壓力（MPa） | 0.4～0.6 |
| 法蘭標準 | JB919 |
| 安裝位置 | 任意 |
| 電源電壓 | 標準出廠：AC220V/50Hz 特殊定：AC110V；DC24V；DC12V等 |
| 信號反饋 | 標準出廠：不帶反饋信號 特殊定：磁性開關DV/AC5～240V |
三、GIQ-氣動真空蝶閥產品主要結構尺寸
| 型號 | 通徑(DN) | D | Do | B | H | L | n-ΦC |
| -100 | 100 | 170 | 145 | 30 | 220 | 140 | 4-Φ12 |
| -150 | 150 | 220 | 195 | 35 | 272 | 164 | 8-Φ12 |
| -200 | 200 | 275 | 250 | 40 | 330 | 190 | 8-Φ12 |
| -250 | 250 | 330 | 300 | 45 | 335 | 190 | 8-Φ14 |
| -300 | 300 | 380 | 350 | 55 | 426 | 247 | 8-Φ14 |
| -400 | 400 | 500 | 465 | 60 | 520 | 308 | 8-Φ18 |
| -500 | 500 | 600 | 565 | 80 | 643 | 378 | 12-Φ18 |
| -600 | 600 | 710 | 670 | 100 | 760 | 524 | 12-Φ21 |
| -800 | 800 | 920 | 880 | 130 | 962 | 648 | 20-Φ21 |
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的GIQ-氣動真空蝶閥產品，請您根據GIQ-氣動真空蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
