奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多CCQ-氣動真空插板閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

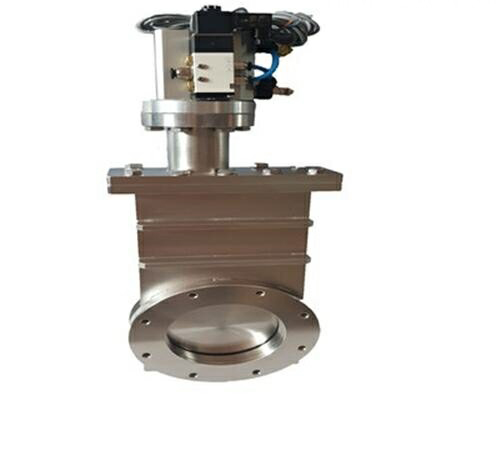

一、CCQ-氣動真空插板閥產品簡介
是用壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動氣缸活塞，通過傳動桿推（拉）動連桿機構，驅動閥板沿軸向運動，實現閥板開啟或關閉，從而達到在超真空系統中接通或切斷氣流的目的。在結構設計上合理，在外觀上美觀，并具有動作平穩，體積小，流量大，使用可靠，密封性能好和壽命長等優點，能廣泛應用于超高真空設備中。適用的工作介質為潔凈的空氣及非腐蝕性氣體。
二、CCQ-氣動真空插板閥產品主要性能參數
1、漏率：1.3×10-10Pa.M3/S；
2、使用壓力范圍： 1.3×10-7Pa～105Pa；
3、介質：空氣；
4、工作溫度： -30℃～+150℃；
5、安裝位置：任意；
7、啟閉時間：≤3秒；
8、閥板啟閉兩側壓力差：1000Pa～2000Pa。
9、氣源壓力：0.4～0.6kg/cm2。
三、CCQ-氣動真空插板閥產品主要結構尺寸
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的CCQ-氣動真空插板閥產品，請您根據CCQ-氣動真空插板閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
一、CCQ-氣動真空插板閥產品簡介
是用壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動氣缸活塞，通過傳動桿推（拉）動連桿機構，驅動閥板沿軸向運動，實現閥板開啟或關閉，從而達到在超真空系統中接通或切斷氣流的目的。在結構設計上合理，在外觀上美觀，并具有動作平穩，體積小，流量大，使用可靠，密封性能好和壽命長等優點，能廣泛應用于超高真空設備中。適用的工作介質為潔凈的空氣及非腐蝕性氣體。
二、CCQ-氣動真空插板閥產品主要性能參數
1、漏率：1.3×10-10Pa.M3/S；
2、使用壓力范圍： 1.3×10-7Pa～105Pa；
3、介質：空氣；
4、工作溫度： -30℃～+150℃；
5、安裝位置：任意；
7、啟閉時間：≤3秒；
8、閥板啟閉兩側壓力差：1000Pa～2000Pa。
9、氣源壓力：0.4～0.6kg/cm2。
三、CCQ-氣動真空插板閥產品主要結構尺寸
| 型號 | 通徑(DN) | D | Do | D1 | D2 | D3 | L | L1 | n-d | A | H | G | 法蘭標準 |
| -50 | 50 | 89 | 72.4 | 61.6 | 55.6 | / | 515 | 153 | 8-M8 | 60 | 92 | 220 | GB6071 |
| -63 | 63 | 114 | 92.1 | 82.6 | 76.6 | / | 566 | 180 | 8-M8 | 65 | 105 | 220 | |
| -80 | 80 | 130 | 110 | 99 | 93 | / | 603 | 200 | 16-M8 | 65 | 130 | 220 | |
| -100 | 100 | 150 | 130.2 | 120.7 | 114.7 | / | 653 | 267 | 16-M8 | 70 | 150 | 220 | |
| -150 | 150 | 202 | 181 | 171.5 | 165.5 | / | 771 | 350 | 20-M8 | 70 | 202 | 270 | |
| -200 | 200 | 253 | 231.8 | 222.3 | 216.6 | / | 889 | 424 | 24-M8 | 80 | 251 | 270 | |
| -250 | 250 | 314 | 288 | 308 | 275 | 271 | 1127 | 550 | 24-M10 | 85 | 300 | 298 | JB5278 |
| -300 | 300 | 365 | 338 | 353 | 323 | 318 | 1197 | 613 | 32-M10 | 85 | 352 | 298 | JB5278 |
| -320 | 320 | 385 | 357 | 379 | 344 | 340 | 1197 | 613 | 36-M10 | 85 | 372 | 298 | JB5278 |
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的CCQ-氣動真空插板閥產品，請您根據CCQ-氣動真空插板閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
