奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多CCD-電動真空插板相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

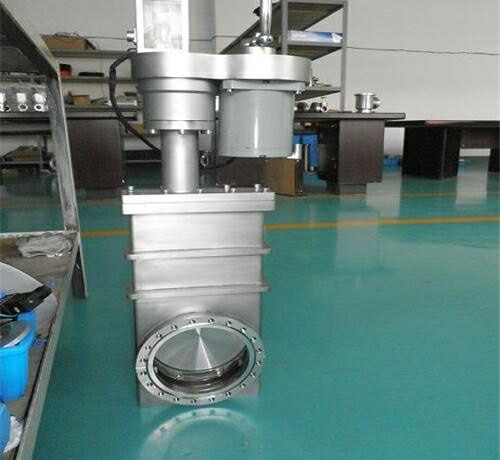

一、CCD-電動真空插板產品簡介
閥是通過電動裝置驅動閥桿帶動閥板作上下運動，達到閥門的開啟或關閉。閥門用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。帶反饋信號裝置本系列閥門為電動驅動方式，在結構設計上合理，在外形上美觀，并具有動作平穩、體積小、使用可靠、密封性能好和壽命長等優點，能廣泛應用于超高真空設備中。閥門標準接口形式有：CF、ISO-F、ISO-K 三種(支持非標定做)。
二、CCD-電動真空插板產品主要特點
1、采用多擺桿均勻分布支撐結構，閥門開啟沖擊振動小，噪聲低；
2、反向帶支撐運動機構，在反向壓力下實現密封；
3、動密封采用星形氟膠圈密封，漏氣率小，密封可靠；
4、閥體采用內部焊接，漏率小；
5、高可靠性；
6、安裝方便、結構緊湊；
7、外形美觀大方。
三、CCD-電動真空插板產品主要性能參數
1、適用范圍：1×10-7Pa～1.2×105Pa
2、打開時插板上的壓差：≤3×103Pa任意方向
3、閥體和閥座漏率：<1.3×10-7Pa·L·s-1
4、建議首維修前循環次數：10，000次
5、閥體烘烤溫度：打開時≤200℃；關閉時≤150℃
6、安裝位置：任意
7、電源：DN63~250為交流220V50Hz，25W或
8、交流380V50Hz，25W
9、DN320~400為交流220V50Hz，40W或交流380V50Hz，40W
10、閥門開啟或關閉時間：DN63~250≤50s；DN320~400≤70s
閥門位置指示
四、CCD-電動真空插板產品主要結構尺寸
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的CCD-電動真空插板產品，請您根據CCD-電動真空插板參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
一、CCD-電動真空插板產品簡介
閥是通過電動裝置驅動閥桿帶動閥板作上下運動，達到閥門的開啟或關閉。閥門用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。帶反饋信號裝置本系列閥門為電動驅動方式，在結構設計上合理，在外形上美觀，并具有動作平穩、體積小、使用可靠、密封性能好和壽命長等優點，能廣泛應用于超高真空設備中。閥門標準接口形式有：CF、ISO-F、ISO-K 三種(支持非標定做)。
二、CCD-電動真空插板產品主要特點
1、采用多擺桿均勻分布支撐結構，閥門開啟沖擊振動小，噪聲低；
2、反向帶支撐運動機構，在反向壓力下實現密封；
3、動密封采用星形氟膠圈密封，漏氣率小，密封可靠；
4、閥體采用內部焊接，漏率小；
5、高可靠性；
6、安裝方便、結構緊湊；
7、外形美觀大方。
三、CCD-電動真空插板產品主要性能參數
1、適用范圍：1×10-7Pa～1.2×105Pa
2、打開時插板上的壓差：≤3×103Pa任意方向
3、閥體和閥座漏率：<1.3×10-7Pa·L·s-1
4、建議首維修前循環次數：10，000次
5、閥體烘烤溫度：打開時≤200℃；關閉時≤150℃
6、安裝位置：任意
7、電源：DN63~250為交流220V50Hz，25W或
8、交流380V50Hz，25W
9、DN320~400為交流220V50Hz，40W或交流380V50Hz，40W
10、閥門開啟或關閉時間：DN63~250≤50s；DN320~400≤70s
閥門位置指示
四、CCD-電動真空插板產品主要結構尺寸
| Model 型號 | DN | A | H | D | Do | D1 | D2 | L | L1 | G | E | n-d |
| -50 | 50 | 60 | 92 | 89 | 72.4 | 61.6 | 55.6 | 515 | 153 | 220 | 124 | 8-M8 |
| -63 | 63 | 65 | 105 | 114 | 92.1 | 82.6 | 76.6 | 566 | 180 | 220 | 124 | 8-M8 |
| -80 | 80 | 65 | 130 | 130 | 110 | 99 | 93 | 603 | 200 | 220 | 124 | 16-M8 |
| -100 | 100 | 70 | 152 | 152 | 130.2 | 120.7 | 114.7 | 653 | 267 | 220 | 124 | 16-M8 |
| -150 | 150 | 70 | 202 | 202 | 181 | 171.5 | 165.5 | 771 | 350 | 270 | 150 | 20-M8 |
| -200 | 200 | 80 | 251 | 253 | 231.8 | 222.3 | 216.6 | 889 | 424 | 270 | 150 | 24-M8 |
| -250 | 250 | 85 | 300 | 314 | 288 | 308 | 275 | 1127 | 574 | 350 | 200 | 24-M10 |
| -300 | 300 | 85 | 352 | 365 | 338 | 353 | 323 | 1197 | 613 | 400 | 200 | 32-M10 |
| -320 | 320 | 85 | 372 | 385 | 357 | 379 | 344 | 1220 | 613 | 440 | 200 | 36-M10 |
| -400 | 400 | 110 | 456 | 497 | 454 | 480 | 440 | 1480 | 810 | 536 | 200 | 36-M12 |
| -500 | 500 | 135 | 595 | 590 | 555 | 580 | 540 | 1580 | 870 | 640 | 220 | 40-M12 |
| -630 | 630 | 135 | 690 | 700 | 658 | 680 | 639 | 1730 | 960 | 780 | 220 | 40-M16 |
| -800 | 800 | 150 | 880 | 890 | 855 | 880 | 835 | 1960 | 1100 | 950 | 220 | 60-M16 |
