奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多TSHZ141T10-電磁液動緩閉節能閘閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
電磁-液動緩閉節能閘閥種類
生產：TS-HZ141T-10電磁-液動緩閉節能閘閥、TS-HZ141T-16電磁-液動緩閉節能閘閥、TS-HZ141T-25電磁-液動緩閉節能閘閥、DN100電磁-液動緩閉節能閘閥、DN200電磁-液動緩閉節能閘閥、DN300電磁-液動緩閉節能閘閥、DN400電磁-液動緩閉節能閘閥、DN800電磁-液動緩閉節能閘閥、DN1000電磁-液動緩閉節能閘閥、電磁-液動緩閉節能閘閥用途、電磁-液動緩閉節能閘閥廠家、電磁-液動緩閉節能閘閥尺寸
如需了解更多電磁-液動緩閉節能閘閥資料請： :電磁-液動緩閉節能閘閥說明書資料介紹:

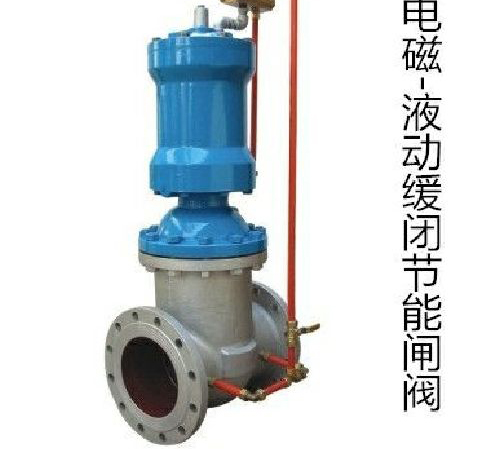

電磁-液動緩閉節能閘閥TS-HZ141T-10:法蘭連接的楔式法蘭閘閥，電磁-液動控制開關，密封面材質可以堆焊銅或者不銹鋼也可以本體不堆焊，明桿單閘板，閥體材質鑄鐵碳鋼不銹鋼可選，10~16壓力，通經DN400（國標），適用溫度：-29℃~425℃，適用于工業管路各級泵站和高層建筑的加壓給水系統中，作啟閉設備使用，使用該閥時，可取消機泵組常設的止回閥，電動閥、水錘消除器等；具有一閥三用、節能、節資、簡化控制系統的作用。
電磁-液動緩閉節能閘閥特點:
1、依靠自身管內介質壓力作動力源，在PLC電控設備的配合使用下，可實現自動控制、遠程控制、集中控制及泵閥 控制。
2、簡化了操作程序，并且該閥在水泵電機突然停電時，能自動先快后慢地關閉，由于關閥過程分為先快后慢兩個階段完成，故又能有效地防止和消除危害性水錘對管網設備的破壞
3、由于取消了止回閥、水錘消除器等設備，大大減少了水頭損失，如使用一臺DN400緩閉閘閥，當管道內介質流速為2m/s時，每年可節電1.8萬度左右，其節電價值大于購閥價值，所以該閥是節電、節資、安全、省力的 設備。
電磁-液動緩閉節能閘閥執行標準:
設計制造: JB/T8691-1998
結構長度 : GB/T15188.2-94
法蘭連接 : GB/T9113.1-2000 JB/T79-94
試驗與驗收 : GB/T13927-92
電磁-液動緩閉節能閘閥技術參數:
電磁-液動緩閉節能閘閥結構尺寸:
電磁-液動緩閉節能閘閥結構尺寸圖:
操作方法及工作原理
1、開泵開閥
水泵電機通電約5 秒鐘后，電磁換向閥亦通電，此時主管道內驅動介質經連接管進入電磁換向閥的P孔經O2孔進入液壓缸的下腔，推動活塞往上運動，閥桿亦帶動閘板向上開啟，在開啟過程中，液壓缸上腔的介質由電磁換向閥的O1孔經A孔排出。
2、關閥停泵
電磁換向閥斷電，驅動介質則由電磁換向閥的P孔經O1孔經連接管進入液壓缸的上腔，推動活塞往下運動，閥桿亦帶動閘板向下關閉。在關閉過程中，液壓缸下腔的介質由電磁換向閥O2孔經B孔排出。當閘板關閉至公稱通徑的80%左右時，液壓缸內的截流活塞進入截流狀態，閘板的關閉速度由快變慢，即形成緩閉，此時閘閥的緩閉工況可防止和消除管網內危害性水錘過壓的作用。件19 針形調速閥是緩閉時間長短的微調件，將針形調速閥順時針旋轉可延長閥門的緩閉時間，反之可縮短緩閉時間。在緩閉工況結束前，指示桿上的限位裝置推動附設在缸蓋上的行程開關，使水泵電機斷電、此時閘閥還未完全關閉，仍處于緩閉過程中，因此水泵需經過一定時間的反轉后，整個關閉過程才完畢。
3、運行調試
件12限位套除了可起推動行程開關斷電的作用外，還具有防止閥門在關閉時，閘板與閥體閘得過緊，造成二次開啟困難的作用。閥門在使用中若出現關閉不嚴現象時，可松開緊固螺母，將限位套適當向上調，至使閥門關閉嚴密為止，然后鎖緊螺母。
安裝注意事項:
1.安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；
2.各連接部位螺栓，要求均勻擰緊；
3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
4.用戶在安裝閥門前， 校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求*性；
5.用戶在安裝閥門時， 預留閥門驅動的必要空間；
6.驅動裝置的接線須按線路圖進行；
7. 定期保養，不得隨意碰撞及擠壓，以免影響密封。
8.安裝前 進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的TSHZ141T10-電磁液動緩閉節能閘閥產品，請您根據TSHZ141T10-電磁液動緩閉節能閘閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
電磁-液動緩閉節能閘閥種類
生產：TS-HZ141T-10電磁-液動緩閉節能閘閥、TS-HZ141T-16電磁-液動緩閉節能閘閥、TS-HZ141T-25電磁-液動緩閉節能閘閥、DN100電磁-液動緩閉節能閘閥、DN200電磁-液動緩閉節能閘閥、DN300電磁-液動緩閉節能閘閥、DN400電磁-液動緩閉節能閘閥、DN800電磁-液動緩閉節能閘閥、DN1000電磁-液動緩閉節能閘閥、電磁-液動緩閉節能閘閥用途、電磁-液動緩閉節能閘閥廠家、電磁-液動緩閉節能閘閥尺寸
如需了解更多電磁-液動緩閉節能閘閥資料請： :電磁-液動緩閉節能閘閥說明書資料介紹:
電磁-液動緩閉節能閘閥TS-HZ141T-10:法蘭連接的楔式法蘭閘閥，電磁-液動控制開關，密封面材質可以堆焊銅或者不銹鋼也可以本體不堆焊，明桿單閘板，閥體材質鑄鐵碳鋼不銹鋼可選，10~16壓力，通經DN400（國標），適用溫度：-29℃~425℃，適用于工業管路各級泵站和高層建筑的加壓給水系統中，作啟閉設備使用，使用該閥時，可取消機泵組常設的止回閥，電動閥、水錘消除器等；具有一閥三用、節能、節資、簡化控制系統的作用。
電磁-液動緩閉節能閘閥特點:
1、依靠自身管內介質壓力作動力源，在PLC電控設備的配合使用下，可實現自動控制、遠程控制、集中控制及泵閥 控制。
2、簡化了操作程序，并且該閥在水泵電機突然停電時，能自動先快后慢地關閉，由于關閥過程分為先快后慢兩個階段完成，故又能有效地防止和消除危害性水錘對管網設備的破壞
3、由于取消了止回閥、水錘消除器等設備，大大減少了水頭損失，如使用一臺DN400緩閉閘閥，當管道內介質流速為2m/s時，每年可節電1.8萬度左右，其節電價值大于購閥價值，所以該閥是節電、節資、安全、省力的 設備。
電磁-液動緩閉節能閘閥執行標準:
設計制造: JB/T8691-1998
結構長度 : GB/T15188.2-94
法蘭連接 : GB/T9113.1-2000 JB/T79-94
試驗與驗收 : GB/T13927-92
電磁-液動緩閉節能閘閥技術參數:
| 閥體部分 | 型號 | TS-HZ141T-10 | TS-HZ141T-16 | TS-HZ141T-25 |
| 公稱壓力（Mpa） | 1 | 1.6 | 2.5 | |
| 試驗壓力 | 密封（Mpa） | 1.1 | 1.76 | 2.75 |
| 強度（Mpa） | 1.5 | 2.4 | 3.75 | |
| 適用介質 | 水、汽、油 | |||
| 介質溫度（℃） | <80 | |||
| 驅動部分 | 驅動介質 | 清水、壓縮空氣（訂貨時注明） | ||
| 驅動壓力（Mpa） | ≥0.7倍管道實際壓力（不低于0.2） | |||
| 控制部分 | 閘閥緩閉時間（秒） | 10-60（可調） | ||
| 控制器輸入電壓（V） | AC220 | |||
| 電磁閥線圈電壓（V） | DC24 | |||
| 電磁閥線圈功耗（W） | 6 |
| DN | L | D | D1 | D2 | b | z×Φd | H | H1 | D0 | 重量/kg |
| 100 | 230 | 215 | 180 | 155 | 22 | 8×Φ18 | 525 | 641 | 210 | 62 |
| 150 | 280 | 280 | 240 | 210 | 24 | 8×Φ23 | 733 | 898 | 275 | 115 |
| 200 | 330 | 335 | 295 | 265 | 26 | 8×Φ23 | 909 | 1113 | 335 | 170 |
| 250 | 380 | 390 | 350 | 320 | 28 | 12×Φ23 | 1055 | 1305 | 370 | 255 |
| 300 | 420 | 440 | 400 | 368 | 28 | 12×Φ23 | 1315 | 1635 | 410 | 345 |
| 350 | 450 | 500 | 460 | 428 | 30 | 16×Φ23 | 1326 | 1697 | 485 | 515 |
| 400 | 480 | 565 | 515 | 482 | 32 | 16×Φ25 | 1515 | 1925 | 515 | 665 |
操作方法及工作原理
1、開泵開閥
水泵電機通電約5 秒鐘后，電磁換向閥亦通電，此時主管道內驅動介質經連接管進入電磁換向閥的P孔經O2孔進入液壓缸的下腔，推動活塞往上運動，閥桿亦帶動閘板向上開啟，在開啟過程中，液壓缸上腔的介質由電磁換向閥的O1孔經A孔排出。
2、關閥停泵
電磁換向閥斷電，驅動介質則由電磁換向閥的P孔經O1孔經連接管進入液壓缸的上腔，推動活塞往下運動，閥桿亦帶動閘板向下關閉。在關閉過程中，液壓缸下腔的介質由電磁換向閥O2孔經B孔排出。當閘板關閉至公稱通徑的80%左右時，液壓缸內的截流活塞進入截流狀態，閘板的關閉速度由快變慢，即形成緩閉，此時閘閥的緩閉工況可防止和消除管網內危害性水錘過壓的作用。件19 針形調速閥是緩閉時間長短的微調件，將針形調速閥順時針旋轉可延長閥門的緩閉時間，反之可縮短緩閉時間。在緩閉工況結束前，指示桿上的限位裝置推動附設在缸蓋上的行程開關，使水泵電機斷電、此時閘閥還未完全關閉，仍處于緩閉過程中，因此水泵需經過一定時間的反轉后，整個關閉過程才完畢。
3、運行調試
件12限位套除了可起推動行程開關斷電的作用外，還具有防止閥門在關閉時，閘板與閥體閘得過緊，造成二次開啟困難的作用。閥門在使用中若出現關閉不嚴現象時，可松開緊固螺母，將限位套適當向上調，至使閥門關閉嚴密為止，然后鎖緊螺母。
安裝注意事項:
1.安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；
2.各連接部位螺栓，要求均勻擰緊；
3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
4.用戶在安裝閥門前， 校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求*性；
5.用戶在安裝閥門時， 預留閥門驅動的必要空間；
6.驅動裝置的接線須按線路圖進行；
7. 定期保養，不得隨意碰撞及擠壓，以免影響密封。
8.安裝前 進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格。
