產品中心
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多J41H16-鋼制低壓截止閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

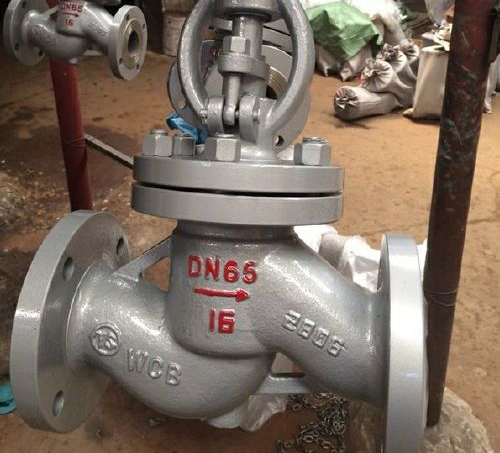

名稱: 截止閥
型號: CDN100
連接方式：RF法蘭
品牌: 上海奇眾
公稱通徑: DN10~DN200mm ;
公稱壓力: PN1.6~PN2.5Mpa;
適用溫度: -19℃~425℃;
閥體材質: 碳鋼;
適用介質: 水、氣體、油品類;
J41H16-鋼制低壓截止閥產品說明書資料介紹：
J41H16-鋼制低壓截止閥鑄鋼材質，閥芯不銹鋼，手動開關，法蘭連接，公稱壓力PN16-25，公稱通經DN15-DN200（國標），使用溫度：≤325℃，使用介質：水、蒸汽、油品等。廣泛用在石油、化工、制藥、化肥、電力行業等各種工況的管道上，切斷或接通介質。操作方式有：手動、齒輪傳動、電動、氣動等。
特點
1、結構比閘閥簡單，制造與維修都較方便。
2、啟閉時，閥瓣行程小，因而截止閥高度比閘閥小，但結構長度比閘閥長。
3、密封面不易磨損及擦傷，密封性好，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。
4、啟閉力矩大、啟閉較費力，啟閉時間校長。
5、流體阻力大，因閥體內介質通道較曲折，流體阻力大，動力消耗大。
6、介質流動方向 公稱壓力PN≤16MPa時，一般順流，介質從閥瓣下方向 ；公稱壓力PN≥20MPa時，一般逆流，介質從閥瓣上方向下流．以增加密封件能。使用時，截止閥介質只能單方向流動，不能改變流動方向。
7、全開時閥瓣經常受沖蝕。
缺點
1.流體阻力大，開啟和關閉時所需力較大。
2.不適用于帶顆粒、粘度較大、易結焦的介質。
3.調節性能較差。
截止閥的密封面， 施以強制力關閉的閥門才能達到密封，在同樣口徑、工作壓力和一樣的驅動裝置下，截止閥的驅動轉矩為閘閥的2.5~3.5倍。這一點在進行電動閥門的轉矩控制機構調整時，應加以注意。
截止閥的密封面，只有在完全關閉時才相互接觸，強制關閉的閥芯與密封面的相對滑移量很小，因而密封面的磨損也很小。而截止閥密封面的磨損，多數是由于閥芯與密封面之前有雜物，或者是由于關閉狀態的不嚴密，引起介質的高速沖刷所致。
截止閥在安裝時，介質可以從閥芯的下方進入和從上方進入兩種方式。介質從閥芯的下方進入的優點是當閥門關閉時盤根不受壓力，可以延長盤根的使用壽命，并可以閥前管道承壓的情況下，進行更換盤根的工作。介質從閥芯的下方進入的缺點是閥門的驅動轉矩較大，約為上方進入的1.05~1.08倍，閥桿受的軸向力大，閥桿容易彎曲。為此，介質從下方進入方式，一般只適用于小徑的手動截止閥，以閥門關閉時介質作用于閥芯的力不大于350kg為限。電動截止閥一般是介質從上方進入的方式。介質從上方進入方式的缺點正好與下方進入方式相反。
外形結構尺寸
選用原則
1、高溫、高壓介質的管路或裝置上宜選用截止閥。如火電廠、核電站，石油化工系統的高溫、高壓管路上。
2、管路上對流阻要求不嚴的管路上。即對壓力損失考慮不大的地方。 3、小型閥門可選用針閥、儀表閥、取樣閥、壓力計閥等。
4、有流量調節或壓力調節，但對調節精度要求不高，而且管路直徑又比較小，如公稱通經≤50mm 的管路上，宜選用。
5、合成工業生產中的小化肥和大化肥宜選用公稱壓力PN160 公稱壓力16MPa 或PN320 公稱壓力32MPa 的高壓角式截止閥或高壓角式節流閥。
6、氧化鋁拜耳法生產中的脫硅車間、易結焦的管路上，易選用閥體分開式、閥座可去處的、硬質合金密封副的直流式截止閥或直流式節流閥。
7、城市建設中的供水、供熱工程上，公稱通經較小的管路，可選用截止、平衡閥或柱塞閥，如公稱通經小于150mm的管路上。
操作使用注意事項
啟閉截止閥，用力應該平穩，不可沖擊。某些沖擊啟閉的高壓截止閥各部件已經考慮了這種沖擊力與一般截止閥不能等同。
當截止閥全開后，應將手輪倒轉少許，使螺紋之間嚴緊，以免松動損傷。 管路初用時，內部臟物較多，可將截止閥微啟，利用介質的高速流動，將其沖走，然后輕輕關閉（不能快閉、猛閉，以防殘留雜質夾傷密封面），再次開啟，如此重復多次，沖凈臟物，再投入正常工作。
常開截止閥，密封面上可能粘有臟物，關閉時也要用上述方法將其沖刷干凈，然后正式關嚴。
如手輪、手柄損壞或丟失，應立即配齊，不可用活絡板手代替，以免損壞閥桿四方，啟閉不靈，以致在生產中發生事故。
某些介質，在截止閥關閉后冷卻，使閥件收縮，操作人員就應于適當時間再關閉一次，讓密封面不留細縫，否則，介質從細縫高速流過，很容易沖蝕密封面。
操作時，如發現操作過于費勁，應分析原因。若填料太緊，可適當放松，如閥桿歪斜，應通知人員修理。有的截止閥，在關閉狀態時，關閉件受熱膨脹，造成開啟困難；如 在此時開啟，可將閥蓋螺紋擰松半圈至一圈，消除閥桿應力，然后板動手輪。
截止閥安裝維護注意事項
1、手輪、手柄操作的截止閥可安裝在管道的任何位置上。
2、手輪、手柄及微動機構，不允許作起吊用。
3、介質的流向應與閥體所示箭頭方向*。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的J41H16-鋼制低壓截止閥產品，請您根據J41H16-鋼制低壓截止閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
名稱: 截止閥
型號: CDN100
連接方式：RF法蘭
品牌: 上海奇眾
公稱通徑: DN10~DN200mm ;
公稱壓力: PN1.6~PN2.5Mpa;
適用溫度: -19℃~425℃;
閥體材質: 碳鋼;
適用介質: 水、氣體、油品類;
J41H16-鋼制低壓截止閥產品說明書資料介紹：
J41H16-鋼制低壓截止閥鑄鋼材質，閥芯不銹鋼，手動開關，法蘭連接，公稱壓力PN16-25，公稱通經DN15-DN200（國標），使用溫度：≤325℃，使用介質：水、蒸汽、油品等。廣泛用在石油、化工、制藥、化肥、電力行業等各種工況的管道上，切斷或接通介質。操作方式有：手動、齒輪傳動、電動、氣動等。
特點
1、結構比閘閥簡單，制造與維修都較方便。
2、啟閉時，閥瓣行程小，因而截止閥高度比閘閥小，但結構長度比閘閥長。
3、密封面不易磨損及擦傷，密封性好，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。
4、啟閉力矩大、啟閉較費力，啟閉時間校長。
5、流體阻力大，因閥體內介質通道較曲折，流體阻力大，動力消耗大。
6、介質流動方向 公稱壓力PN≤16MPa時，一般順流，介質從閥瓣下方向 ；公稱壓力PN≥20MPa時，一般逆流，介質從閥瓣上方向下流．以增加密封件能。使用時，截止閥介質只能單方向流動，不能改變流動方向。
7、全開時閥瓣經常受沖蝕。
缺點
1.流體阻力大，開啟和關閉時所需力較大。
2.不適用于帶顆粒、粘度較大、易結焦的介質。
3.調節性能較差。
截止閥的密封面， 施以強制力關閉的閥門才能達到密封，在同樣口徑、工作壓力和一樣的驅動裝置下，截止閥的驅動轉矩為閘閥的2.5~3.5倍。這一點在進行電動閥門的轉矩控制機構調整時，應加以注意。
截止閥的密封面，只有在完全關閉時才相互接觸，強制關閉的閥芯與密封面的相對滑移量很小，因而密封面的磨損也很小。而截止閥密封面的磨損，多數是由于閥芯與密封面之前有雜物，或者是由于關閉狀態的不嚴密，引起介質的高速沖刷所致。
截止閥在安裝時，介質可以從閥芯的下方進入和從上方進入兩種方式。介質從閥芯的下方進入的優點是當閥門關閉時盤根不受壓力，可以延長盤根的使用壽命，并可以閥前管道承壓的情況下，進行更換盤根的工作。介質從閥芯的下方進入的缺點是閥門的驅動轉矩較大，約為上方進入的1.05~1.08倍，閥桿受的軸向力大，閥桿容易彎曲。為此，介質從下方進入方式，一般只適用于小徑的手動截止閥，以閥門關閉時介質作用于閥芯的力不大于350kg為限。電動截止閥一般是介質從上方進入的方式。介質從上方進入方式的缺點正好與下方進入方式相反。
外形結構尺寸
| DN | L | D | D1 | D2 | b | z×ød | H | D0 | 重量/KG |
| 10 | 130 | 90 | 60 | 40 | 14 | 4×ø14 | 198 | 120 | 5 |
| 15 | 130 | 95 | 65 | 45 | 14 | 4×ø14 | 200 | 120 | 5.5 |
| 20 | 150 | 105 | 75 | 55 | 14 | 4×ø14 | 243 | 140 | 7.3 |
| 25 | 160 | 115 | 85 | 65 | 14 | 4×ø14 | 253 | 160 | 8 |
| 32 | 180 | 135 | 100 | 78 | 15 | 4×ø18 | 280 | 160 | 12 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4×ø18 | 312 | 200 | 16 |
| 50 | 230 | 160 | 125 | 100 | 16 | 4×ø18 | 321 | 200 | 16 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4×ø18 | 325 | 240 | 22 |
| 80 | 310 | 195 | 160 | 135 | 20 | 4×ø18 | 355 | 240 | 31 |
| 100 | 350 | 215 | 180 | 155 | 20 | 4×ø18 | 415 | 280 | 45 |
| 125 | 400 | 245 | 210 | 185 | 22 | 4×ø18 | 460 | 320 | 80 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8×ø23 | 510 | 360 | 97 |
| 200 | 600 | 335 | 295 | 265 | 26 | 12×ø23 | 590 | 360 | 169 |
1、高溫、高壓介質的管路或裝置上宜選用截止閥。如火電廠、核電站，石油化工系統的高溫、高壓管路上。
2、管路上對流阻要求不嚴的管路上。即對壓力損失考慮不大的地方。 3、小型閥門可選用針閥、儀表閥、取樣閥、壓力計閥等。
4、有流量調節或壓力調節，但對調節精度要求不高，而且管路直徑又比較小，如公稱通經≤50mm 的管路上，宜選用。
5、合成工業生產中的小化肥和大化肥宜選用公稱壓力PN160 公稱壓力16MPa 或PN320 公稱壓力32MPa 的高壓角式截止閥或高壓角式節流閥。
6、氧化鋁拜耳法生產中的脫硅車間、易結焦的管路上，易選用閥體分開式、閥座可去處的、硬質合金密封副的直流式截止閥或直流式節流閥。
7、城市建設中的供水、供熱工程上，公稱通經較小的管路，可選用截止、平衡閥或柱塞閥，如公稱通經小于150mm的管路上。
操作使用注意事項
啟閉截止閥，用力應該平穩，不可沖擊。某些沖擊啟閉的高壓截止閥各部件已經考慮了這種沖擊力與一般截止閥不能等同。
當截止閥全開后，應將手輪倒轉少許，使螺紋之間嚴緊，以免松動損傷。 管路初用時，內部臟物較多，可將截止閥微啟，利用介質的高速流動，將其沖走，然后輕輕關閉（不能快閉、猛閉，以防殘留雜質夾傷密封面），再次開啟，如此重復多次，沖凈臟物，再投入正常工作。
常開截止閥，密封面上可能粘有臟物，關閉時也要用上述方法將其沖刷干凈，然后正式關嚴。
如手輪、手柄損壞或丟失，應立即配齊，不可用活絡板手代替，以免損壞閥桿四方，啟閉不靈，以致在生產中發生事故。
某些介質，在截止閥關閉后冷卻，使閥件收縮，操作人員就應于適當時間再關閉一次，讓密封面不留細縫，否則，介質從細縫高速流過，很容易沖蝕密封面。
操作時，如發現操作過于費勁，應分析原因。若填料太緊，可適當放松，如閥桿歪斜，應通知人員修理。有的截止閥，在關閉狀態時，關閉件受熱膨脹，造成開啟困難；如 在此時開啟，可將閥蓋螺紋擰松半圈至一圈，消除閥桿應力，然后板動手輪。
截止閥安裝維護注意事項
1、手輪、手柄操作的截止閥可安裝在管道的任何位置上。
2、手輪、手柄及微動機構，不允許作起吊用。
3、介質的流向應與閥體所示箭頭方向*。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的J41H16-鋼制低壓截止閥產品，請您根據J41H16-鋼制低壓截止閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
