奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q911F16P-電動三片式不銹鋼球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

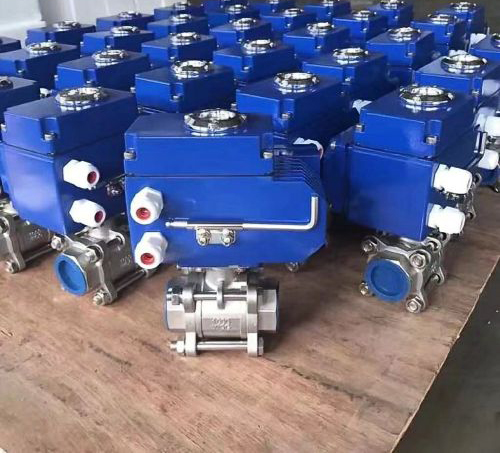

Q911F16P-電動三片式不銹鋼球閥產品說明書資料介紹
Q911F16P-電動三片式不銹鋼球閥 具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通能力，特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥廣泛應用于食品、環保、輕工、石油、造紙、化工教學和科研設備、電力等行業的工業自動控制系統中。304、316或316L不銹鋼材料硅溶膠精密鑄造而成。閥座采用聚四氟乙烯彈性密封結構，啟閉輕松密封可靠。適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
工作原理
電動螺紋球閥內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉，球體繞垂直于通道軸旋轉90°，實現對管道中流體介質的比例調節或切斷控制，屬于直通閥門，全開狀態介質與密封面無接觸，其壽命長、密封面和介質摩擦磨損率低，適合介質含顆粒、帶腐蝕性流體使用。
性能參數
公稱通徑：DN15-DN100
公稱壓力：1.0MPa,1.6MPa,2.5MPa,4.0MPa,6.4MPa
閥體材質：碳鋼、不銹鋼
連接形式：內螺紋連接、對焊連接
檢驗標準: JB/T9092,API598, EN12266
產品標準: GB/T12237, ASME16.34, API608
管螺紋標準: GB/T7306, GB/T7307, ISO7-1, ISO288-1，ASMEB1.20.1, BS21, DIN2999/599, BSP
零件材料
執行器參數
性能指標
閥門電動裝置特點
1、功能強勁：智能型、比例式、開關式、各類信號輸出型*
2、體積小巧：體積僅相當于同類產品的35%左右
3、輕便宜人：重量僅相當于同類產品的30%左右
4、性能可靠：軸承牙口電氣元件等關鍵零部件進口產品
5、美觀大方：鋁合金壓鑄外殼、精細流暢、且可減少電磁干擾
6、精密耐磨：蝸輪輸出軸 特殊錒合金鍛造、強度高、耐磨性好
7、回差 小：蝸輪輸出軸 、避免了鍵聯結的間隙、傳動精度高
8、安全保證：通過1500V耐壓檢測，F級絕緣電機，安全有保障
9、配套簡單：單相電源、外接線路特別簡單，也可做380V、直流電源
10、使用方便：免加油、免點檢、防水防銹、任意角度安裝
11、保護裝置：雙重限位、過熱保護、過載保護（選裝）
12、多種速度：全行程時間15秒、30秒、60秒、100秒等
13、防腐防銹：支架、聯軸器、螺釘均不銹鋼
14、智能數控：數字設定、數字整定、高度精確、自診斷、一機多能
15、集成一體：智能控制模塊高度集成于電動裝置本體中，無須外接定位器等
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q911F16P-電動三片式不銹鋼球閥產品，請您根據Q911F16P-電動三片式不銹鋼球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
Q911F16P-電動三片式不銹鋼球閥產品說明書資料介紹
Q911F16P-電動三片式不銹鋼球閥 具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通能力，特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥廣泛應用于食品、環保、輕工、石油、造紙、化工教學和科研設備、電力等行業的工業自動控制系統中。304、316或316L不銹鋼材料硅溶膠精密鑄造而成。閥座采用聚四氟乙烯彈性密封結構，啟閉輕松密封可靠。適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
工作原理
電動螺紋球閥內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉，球體繞垂直于通道軸旋轉90°，實現對管道中流體介質的比例調節或切斷控制，屬于直通閥門，全開狀態介質與密封面無接觸，其壽命長、密封面和介質摩擦磨損率低，適合介質含顆粒、帶腐蝕性流體使用。
性能參數
公稱通徑：DN15-DN100
公稱壓力：1.0MPa,1.6MPa,2.5MPa,4.0MPa,6.4MPa
閥體材質：碳鋼、不銹鋼
連接形式：內螺紋連接、對焊連接
檢驗標準: JB/T9092,API598, EN12266
產品標準: GB/T12237, ASME16.34, API608
管螺紋標準: GB/T7306, GB/T7307, ISO7-1, ISO288-1，ASMEB1.20.1, BS21, DIN2999/599, BSP
零件材料
| 連接方式 | 內螺紋連接 | 對焊連接 | |||||
| 零件 | 閥體閥蓋 | WCB | CF8(304) | CF8M(316) | WCB | CF8(304) | CF8M(316) |
| 名稱 | 球體、閥桿 | 2Cr13 | 0Cr19Ni9 | 0Cr17Ni12Mo2 | 2Cr13 | 0Cr19Ni9 | 0Cr17Ni12Mo2 |
| 密封圈、填料 | 增強聚四氟乙烯、對位聚苯 | ||||||
| 適用工況 | 適用介質 | 水、蒸汽、油品等 | 硝酸等腐蝕性介質 | 醋酸等腐蝕性介質 | 水、蒸汽、油品等 | 硝酸等腐蝕性介質 | 醋酸等腐蝕性介質 |
| 適用溫度 | -29℃-180℃(增強聚四氟乙烯)、-29℃-300℃(對位聚苯) | ||||||
| 外殼 | 鋁合金外殼，防水級別：IP67 |
| 控制電源 | 110/220V AC,50/60Hz,±10％ |
| 限位開關 | 2×開(ON)/關(OFF),SPDT |
| 失效保護 | 內置熱保護 |
| 手動操作 | 機械手柄 |
| 機械限位 | 2個外部調整螺栓 |
| 接線孔 | M18 |
| 潤滑 | 鋁基潤滑脂(EP) |
| 電機電源 | 110/220V AC,380/440V AC,50/60Hz,±10％ |
| 電機 | 鼠籠式異步電動機 |
| 輔助限位開關 | 2×開(ON)/關(OFF),SPDT |
| 指示器 | 連續的位置指示 |
| 自鎖裝置 | 蝸輪，蝸輪桿機構提供自鎖 |
| 干燥器 | 7-10W(110/220V AC)防冷凝 |
| 環境溫度 | -20℃-70℃ |
| 材料 | 鋼、鋁合金、鋁青銅、聚碳酸酯 |
| 公稱通徑DN(mm) | 6 | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 允許壓差(MPa) | ≤公稱壓力 | |||||||||||
| 動作范圍 | 0～90° | |||||||||||
| 泄露量Q | 按GB/T4213-92，小于額定KV0.01% | |||||||||||
| 基本誤差 | ±1% | |||||||||||
| 回差 | ±1% | |||||||||||
| 死區 | ≤1% | |||||||||||
1、功能強勁：智能型、比例式、開關式、各類信號輸出型*
2、體積小巧：體積僅相當于同類產品的35%左右
3、輕便宜人：重量僅相當于同類產品的30%左右
4、性能可靠：軸承牙口電氣元件等關鍵零部件進口產品
5、美觀大方：鋁合金壓鑄外殼、精細流暢、且可減少電磁干擾
6、精密耐磨：蝸輪輸出軸 特殊錒合金鍛造、強度高、耐磨性好
7、回差 小：蝸輪輸出軸 、避免了鍵聯結的間隙、傳動精度高
8、安全保證：通過1500V耐壓檢測，F級絕緣電機，安全有保障
9、配套簡單：單相電源、外接線路特別簡單，也可做380V、直流電源
10、使用方便：免加油、免點檢、防水防銹、任意角度安裝
11、保護裝置：雙重限位、過熱保護、過載保護（選裝）
12、多種速度：全行程時間15秒、30秒、60秒、100秒等
13、防腐防銹：支架、聯軸器、螺釘均不銹鋼
14、智能數控：數字設定、數字整定、高度精確、自診斷、一機多能
15、集成一體：智能控制模塊高度集成于電動裝置本體中，無須外接定位器等
