奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q41PPN16~25P-手動高溫球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

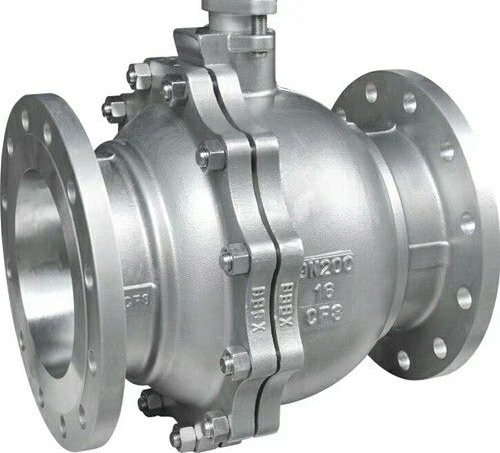

Q41PPN16~25P-手動高溫球閥說明書資料介紹
Q41PPN16~25P-手動高溫球閥啟閉件是球體由閥桿帶動，并繞球閥軸線作旋轉運動的閥門。亦可用于流體的調節與控制，其中硬密封V型球閥其V型球芯與堆焊硬質合金的金屬閥座之間具有很強的剪切力，特別適用于含纖維、微小固體顆料等的介質。而多通球閥在管道上不僅可靈活控制介質的合流、分流、及流向的切換，同時也可關閉任一通道而使另外兩個通道相連。本類閥門在管道中一般應當水平安裝。球閥按照驅動方式分為：氣動球閥，電動球閥，手動球閥。
結構特點:
1、止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平穩靈活。
2、防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程中產生的靜電導出。
3、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，故氣動球閥的使用壽命長。
4、流體阻力�。簹鈩�(dòng)球閥是閥門分類中流體阻力小的一種，即使是縮徑氣動球閥，其流體阻力也相當小。
5、閥桿密封可靠：由于閥桿只作轉動運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質壓力的增高而增大。
6、閥座密封性能好：采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且氣動球閥的閥封能力隨著介質壓力的增高而增大。
7、流體阻力小，全通徑的球閥基本沒有流阻。
8、結構簡單、體積小、重量輕。
執行標準:
設計制造：GB/T12237-2007
結構長度：GB12221-2005
供貨要求：GB/T12252-2005
壓力試驗：GB/T13927-2008
試壓檢驗：GB/T13927-1992
法蘭標準：GB9113/JB79
外形尺寸:
尺寸圖:
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q41PPN16~25P-手動高溫球閥產品，請您根據Q41PPN16~25P-手動高溫球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
Q41PPN16~25P-手動高溫球閥說明書資料介紹
Q41PPN16~25P-手動高溫球閥啟閉件是球體由閥桿帶動，并繞球閥軸線作旋轉運動的閥門。亦可用于流體的調節與控制，其中硬密封V型球閥其V型球芯與堆焊硬質合金的金屬閥座之間具有很強的剪切力，特別適用于含纖維、微小固體顆料等的介質。而多通球閥在管道上不僅可靈活控制介質的合流、分流、及流向的切換，同時也可關閉任一通道而使另外兩個通道相連。本類閥門在管道中一般應當水平安裝。球閥按照驅動方式分為：氣動球閥，電動球閥，手動球閥。
結構特點:
1、止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平穩靈活。
2、防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程中產生的靜電導出。
3、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，故氣動球閥的使用壽命長。
4、流體阻力�。簹鈩�(dòng)球閥是閥門分類中流體阻力小的一種，即使是縮徑氣動球閥，其流體阻力也相當小。
5、閥桿密封可靠：由于閥桿只作轉動運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質壓力的增高而增大。
6、閥座密封性能好：采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且氣動球閥的閥封能力隨著介質壓力的增高而增大。
7、流體阻力小，全通徑的球閥基本沒有流阻。
8、結構簡單、體積小、重量輕。
執行標準:
設計制造：GB/T12237-2007
結構長度：GB12221-2005
供貨要求：GB/T12252-2005
壓力試驗：GB/T13927-2008
試壓檢驗：GB/T13927-1992
法蘭標準：GB9113/JB79
外形尺寸:
| L | D | D1 | D2 | D0 | b-f | z-φd | W | |
| 15 | 130 | 95 | 65 | 45 | 142 | 414 | 115 | |
| 20 | 140 | 105 | 75 | 55 | 142 | 414 | 130 | |
| 25 | 150 | 115 | 85 | 65 | 142 | 414 | 150 | |
| 32 | 165 | 135 | 100 | 78 | 162 | 418 | 190 | |
| 40 | 180 | 145 | 110 | 85 | 163 | 418 | 230 | |
| 50 | 200 | 160 | 125 | 100 | 163 | 418 | 240 | |
| 65 | 220 | 180 | 145 | 120 | 183 | 418 | 280 | |
| 80 | 250 | 195 | 160 | 135 | 203 | 818 | 310 | |
| 100 | 280 | 215 | 180 | 155 | 203 | 818 | 330 | |
| 125 | 320 | 245 | 210 | 185 | 223 | 818 | 600 | |
| 150 | 360 | 280 | 240 | 210 | 243 | 823 | 800 | |
| 200 | 400 | 335 | 295 | 265 | 263 | 1223 | 1000 | |
| 250 | 450 | 425 | 355 | 320 | 303 | 12.25 | 1200 |
