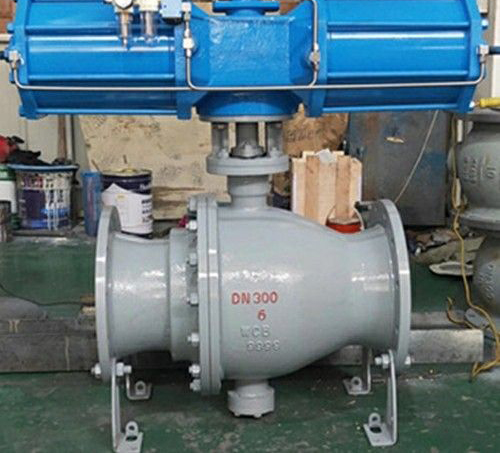

Q647HMPN2.56-氣動卸灰球閥說明書資料介紹
Q647HMPN2.56-氣動卸灰球閥也可以用于高爐煤粉噴吹、含塵含固體粉末管道系統、空氣管路及噴路等工況。作為控制含塵、含固體粉末及含顆粒液體管路系統的啟閉設備。適用介質：煤灰、煤粉、含塵、含固體粉末及含顆粒液體等各類介質，壓力等級0.25~0.6MPa。
結構原理
Q647HMPN2.56-氣動卸灰球閥是靠旋轉閥戀來使閥門暢通或閉塞。開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。 Q647HMPN2.56-氣動卸灰球閥和旋塞閥是同屬一個類型的閥門，只有它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。
優點
1、密封圈具有耐高溫、耐磨損、使用壽命長的特點
2、閥座帶有磨損自動補償裝置，更可靠的確保球閥的密封性能
3、不同工況可選用軟密封結構、硬密封結構、防火閥座結構等結構設計
4、可設置注脂輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封
5、氣動操作開關穩定，方便快捷。
執行標準:
設計制造：GB/T12237-2007
結構長度：GB12221-2005
供貨要求：GB/T12252-2005
壓力試驗：GB/T13927-2008
試壓檢驗：GB/T13927-1992
法蘭標準：GB9113/JB79
性能參數:
零部件材質:
外形尺寸:
尺寸圖:
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q647HMPN2.56-氣動卸灰球閥產品，請您根據Q647HMPN2.56-氣動卸灰球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
Q647HMPN2.56-氣動卸灰球閥說明書資料介紹
Q647HMPN2.56-氣動卸灰球閥也可以用于高爐煤粉噴吹、含塵含固體粉末管道系統、空氣管路及噴路等工況。作為控制含塵、含固體粉末及含顆粒液體管路系統的啟閉設備。適用介質：煤灰、煤粉、含塵、含固體粉末及含顆粒液體等各類介質，壓力等級0.25~0.6MPa。
結構原理
Q647HMPN2.56-氣動卸灰球閥是靠旋轉閥戀來使閥門暢通或閉塞。開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。 Q647HMPN2.56-氣動卸灰球閥和旋塞閥是同屬一個類型的閥門，只有它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。
優點
1、密封圈具有耐高溫、耐磨損、使用壽命長的特點
2、閥座帶有磨損自動補償裝置，更可靠的確保球閥的密封性能
3、不同工況可選用軟密封結構、硬密封結構、防火閥座結構等結構設計
4、可設置注脂輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封
5、氣動操作開關穩定，方便快捷。
執行標準:
設計制造：GB/T12237-2007
結構長度：GB12221-2005
供貨要求：GB/T12252-2005
壓力試驗：GB/T13927-2008
試壓檢驗：GB/T13927-1992
法蘭標準：GB9113/JB79
性能參數:
| 壓力等級（MPa） | 0.25 | 0.4 | 0.6 | 1 |
| 閥門強度試驗壓力（MPa） | 0.325 | 0.6 | 0.9 | 1.5 |
| 閥門密封試驗壓力（MPa） | 0.275 | 0.44 | 0.66 | 1.11 |
| 適用溫度℃ | ﹣29℃～350℃ | |||
| 主要材質 | 優質碳鋼或者不銹鋼 | |||
| 連接形式 | 法蘭 | |||
| 啟閉形式 | 氣動齒條/撥叉/活塞 | |||
| 適用介質 | 煤灰、干灰、 | |||
| 連接標準 | GB9113/JB79 | |||
| 零件名稱 | 材質 | |
| 閥體、閥蓋 | WCB | |
| 球體、閥座 | 1Cr18Ni9Ti+硬鉻 | |
| 閥桿 | 2Cr13 | |
| 密封圈 | 特種耐磨耐高溫四氟 | |
| 螺栓 | 中碳鋼 | |
| 型號 | 公稱壓力PN | 公稱通徑DN | 200 | 250 | 300 | 350 | 400 | 500 | 600 |
| Q647HM | 0.25Mpa | D | 315 | 370 | 435 | 485 | 535 | 640 | 755 |
| D1 | 280 | 335 | 395 | 445 | 495 | 600 | 705 | ||
| L | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | ||
| L3 | 655 | 655 | 815 | 1043 | 1043 | 1243 | 1243 | ||
| H | 714 | 821 | 936 | 1010 | 1049 | 1240 | 1320 | ||
| H1 | 270 | 330 | 374 | 414 | 431 | 515 | 595 | ||
| b | 22 | 24 | 24 | 26 | 28 | 30 | 30 | ||
| n-φd | 8-φ18 | 12-φ18 | 12-φ23 | 12-φ23 | 16-φ23 | 16-φ23 | 20-φ25 |
