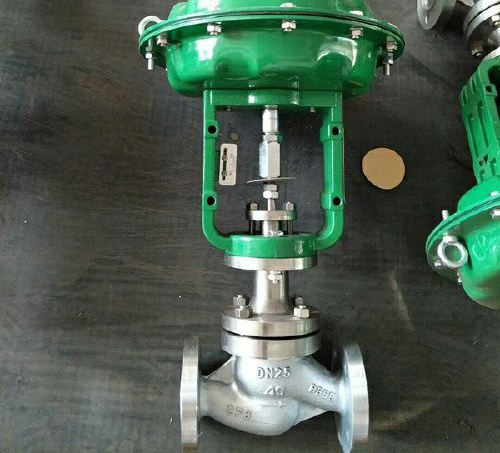

ZMBQ16-氣動薄膜切斷閥說明書資料介紹:
ZMBQ16-氣動薄膜切斷閥直通活塞式，具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。軟密封或者硬密封，壓力PN16~25，通經DN15-DN200（國標）。閥體材質WCB/CF8，接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、溫度或液位等工藝參數自動控制。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和遠程控制系統中。廣泛應用于氣體、液體及蒸汽介質切斷/流向的自動控制。
作用形式代號:
氣關式（B）－失氣時閥位開(FO)
氣開式（K）－失氣時閥位關（FC）
特點:
1.多彈簧執行機構與調節機構用三根立柱相連，整個高度可減小約30％，重量可減輕約30％。
2.閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30％。
3.閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為軟質材料制作，關閉時密封性能優良。
4.平衡型閥內件，提高了切斷閥的許用壓差。
執行標準：
氣動調節閥:GB/T4213-2008
機電產品:GB/T13384-2008
執行器術語:JB/T8218
壓力負載特性:JB/T11049-2010
流量負載特性:JB/T11049-2010
動作壽命:JB/T11049-2010
法蘭標準:GB/T9119-2010
技術參數：
外形尺寸:
用戶訂貨須知:
訂貨時請用戶提供以下資料
1.調節閥名稱、型號；
2.公稱壓力(MPa) ；
3.公稱通徑(mm) ；
4.額定流量系數(Kv)；
5.固有流量特性；
6.介質名稱；
7.工作溫度及范圍 ；
8.整機作用方式；
9.壓力設定點及調節范圍 ；10.閥體、閥內件及填料材質；
11.所配附件；
12.其它特殊要求 ；
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的ZMBQ16-氣動薄膜切斷閥產品，請您根據ZMBQ16-氣動薄膜切斷閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
ZMBQ16-氣動薄膜切斷閥說明書資料介紹:
ZMBQ16-氣動薄膜切斷閥直通活塞式，具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。軟密封或者硬密封，壓力PN16~25，通經DN15-DN200（國標）。閥體材質WCB/CF8，接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、溫度或液位等工藝參數自動控制。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和遠程控制系統中。廣泛應用于氣體、液體及蒸汽介質切斷/流向的自動控制。
作用形式代號:
氣關式（B）－失氣時閥位開(FO)
氣開式（K）－失氣時閥位關（FC）
特點:
1.多彈簧執行機構與調節機構用三根立柱相連，整個高度可減小約30％，重量可減輕約30％。
2.閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30％。
3.閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為軟質材料制作，關閉時密封性能優良。
4.平衡型閥內件，提高了切斷閥的許用壓差。
執行標準：
氣動調節閥:GB/T4213-2008
機電產品:GB/T13384-2008
執行器術語:JB/T8218
壓力負載特性:JB/T11049-2010
流量負載特性:JB/T11049-2010
動作壽命:JB/T11049-2010
法蘭標準:GB/T9119-2010
技術參數：
| 公稱通徑DN（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 額定流量系數kv | 套筒 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | ||
| 單座 | 5 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | |
| 三通 | |||||||||||||
| 額定行程（mm） | 8 | 12 | 20 | 25 | 40 | 50 | |||||||
| 允許泄漏量 | 硬密封（L/H） | 套筒5×10-5閥額定容量 單座、三通1.2×10-7×閥的額定容量 | |||||||||||
| 軟密封（ml/min） | 無 | ||||||||||||
| 介質溫度℃ | -200～+200、-40～+450 | ||||||||||||
| 膜片有效面積（cm2）（薄膜式切斷閥） | 100 | 200 | 400 | 600 | 1000 | ||||||||
| 公稱壓力PN（MPa） | 1.6 4.0 6.4 | ||||||||||||
| 允許壓差（MPa） | 單座 | 6.4 | 6.4 | 3.8 | 2.5 | 2.9 | 1.8 | 2 | 1.3 | 0.83 | 0.8 | 0.55 | 0.52 |
| 套筒 | 6.4 | ||||||||||||
| 信號壓力KPa | 200（薄膜片） | ||||||||||||
| 閥體 | Ht200 ZG230-450ZG1Cr18Ni9Ti | ||||||||||||
| 閥塞套筒 | 1Cr18Ni9Ti Cr18Ni12Mo2Ti | ||||||||||||
| 閥芯、閥座 | 1Cr18Ni9Ti Cr18Ni12Mo2Ti | ||||||||||||
| 填 料 | 聚四乙烯 柔性石墨 | ||||||||||||
| 公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| A | ф 196 | ф 232 | ф 308 | ф 394 | ф 498 | ||||||||
| L | PN16、 40 | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
| PN64 | 210 | 230 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | |
| H | PN16、 40 | 305 | 340 | 345 | 370 | 380 | 390 | 475 | 490 | 500 | 765 | 825 | 927 |
| PN64 | 320 | 350 | 354 | 372 | 382 | 397 | 473 | 475 | 517 | 805 | 882 | 815 | |
| 波紋管密封型 | 375 | 409 | 414 | 431 | 441 | 468 | 555 | 570 | 613 | 855 | 915 | 1017 | |
| H 1 | PN16、 40 | 50 | 53 | 58 | 70 | 75 | 83 | 93 | 100 | 110 | 125 | 143 | 170 |
| PN64 | 60 | 65 | 70 | 77.5 | 85 | 90 | 100 | 85 | 125 | 148 | 170 | 208 | |
| H 2 | PN16 | 115 | 115 | 121 | 130 | 140 | 153 | 178 | 190 | 200 | 260 | 320 | 360 |
| PN40 | 125 | 125 | 130 | 140 | 150 | 160 | 185 | 200 | 220 | 280 | 320 | 380 | |
| PN64 | 150 | 150 | 160 | 170 | 180 | 200 | 230 | 250 | 282 | 310 | 430 | 480 | |
| H 3 | PN16、 40 | 404 | 415 | 428 | 448 | 468 | 561 | 578 | 590 | 886 | 1008 | 1120 | |
| PN64 | 365 | 430 | 498 | 528 | 528 | 530 | 535 | 540 | 600 | 890 | 1208 | 1305 | |
| 波紋管密封型 | 395 | 465 | 478 | 509 | 509 | 548 | 641 | 658 | 670 | 976 | 1098 | 1210 | |
| 重量 （kg） | 標準型 | 10 | 10 | 12 | 15 | 18 | 23 | 35 | 45 | 60 | 75 | 90 | 120 |
| 波紋管密封型 | 12 | 12 | 14 | 17 | 20 | 26 | 38 | 48 | 64 | 79 | 95 | 125 | |
