新聞詳情
2022/5/20
氣動三通切斷閥的結構原理及特點氣動三通切斷閥采用頂部導向結構，配有多彈簧執行機構。它具有結構緊湊、分量輕、動作敏捷、S流線型流體通道、壓降損失小、閥門容量大、拆裝方便等長處。三通切斷閥接收來自調節器的信號并阻斷、打開或改變介質的流動方向，以實現對壓力、流量、溫度、液位等工藝參數的自動控制。廣泛應用于石油化工、冶金、電力、輕工、紡織等各工業領域創造過程的自動化和遠程控制系統。
氣動三通切斷閥產品特點：
1、切斷閥采用多彈簧執行機構，與三柱調節機構相連，整體高度降低30?右。您可以減輕約30分量。
2、閥體根據流體力學原理設計了截面均勻的低流阻流道，額定流量系數提高30?
3、閥內件密封有兩種，密切封和軟密封。密切型采用表面硬化合金制成，軟密封型采用軟質材料制成，在關閉狀態下具有優良的密封性能。
4、平衡閥內件增加了三通切斷閥的允許壓差。
5、波紋管密封式將活動閥桿完全密封，阻斷了適度泄漏的可能性。
6、活塞式執行器，操作力和壓差大。

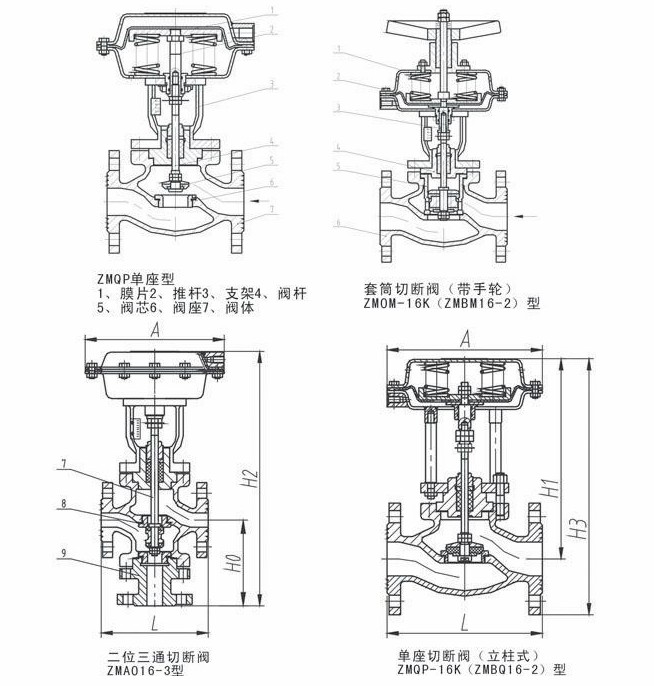

氣動三通切斷閥由氣動薄膜執行器和閥體組成，通過三個中央柱或支架連接。切斷閥有單座（P）、套筒（M）和三通（N）三種。其結構和原理如下圖所示
執行器有兩種類型，正的和負的。當信號壓力輸入為0.2Mpa時，推桿從膜室伸出（向下挪移），稱為正向運動，與閥門一起形成空氣。當信號壓力輸入為0.2Mpa時，推桿儲存在膜室中（向上運動），稱為反作用力，與閥門配合形成氣開式。由于三通閥同時開啟和關閉，所以沒有開啟和關閉空氣的區別。
原理：當信號壓力為“0”時，閥芯處于初始狀態，由于彈簧的預緊力而常開或常閉。當輸入0.2Mpa的信號壓力時，作用在膜片上產生推力，壓縮彈簧，帶動推桿和閥桿，使閥芯挪移到極限位置，使閥門完全（完全）關閉。到）或改變介質的流動方向。當信號壓力輸入為“0”時，作用在膜片上的力消失，彈簧的反作用力使閥芯恢復到初始狀態。
切斷閥廠家您查看更多切斷閥。
氣動三通切斷閥產品特點：
1、切斷閥采用多彈簧執行機構，與三柱調節機構相連，整體高度降低30?右。您可以減輕約30分量。
2、閥體根據流體力學原理設計了截面均勻的低流阻流道，額定流量系數提高30?
3、閥內件密封有兩種，密切封和軟密封。密切型采用表面硬化合金制成，軟密封型采用軟質材料制成，在關閉狀態下具有優良的密封性能。
4、平衡閥內件增加了三通切斷閥的允許壓差。
5、波紋管密封式將活動閥桿完全密封，阻斷了適度泄漏的可能性。
6、活塞式執行器，操作力和壓差大。
氣動三通切斷閥由氣動薄膜執行器和閥體組成，通過三個中央柱或支架連接。切斷閥有單座（P）、套筒（M）和三通（N）三種。其結構和原理如下圖所示
執行器有兩種類型，正的和負的。當信號壓力輸入為0.2Mpa時，推桿從膜室伸出（向下挪移），稱為正向運動，與閥門一起形成空氣。當信號壓力輸入為0.2Mpa時，推桿儲存在膜室中（向上運動），稱為反作用力，與閥門配合形成氣開式。由于三通閥同時開啟和關閉，所以沒有開啟和關閉空氣的區別。
原理：當信號壓力為“0”時，閥芯處于初始狀態，由于彈簧的預緊力而常開或常閉。當輸入0.2Mpa的信號壓力時，作用在膜片上產生推力，壓縮彈簧，帶動推桿和閥桿，使閥芯挪移到極限位置，使閥門完全（完全）關閉。到）或改變介質的流動方向。當信號壓力輸入為“0”時，作用在膜片上的力消失，彈簧的反作用力使閥芯恢復到初始狀態。
