新聞詳情
2022/5/21

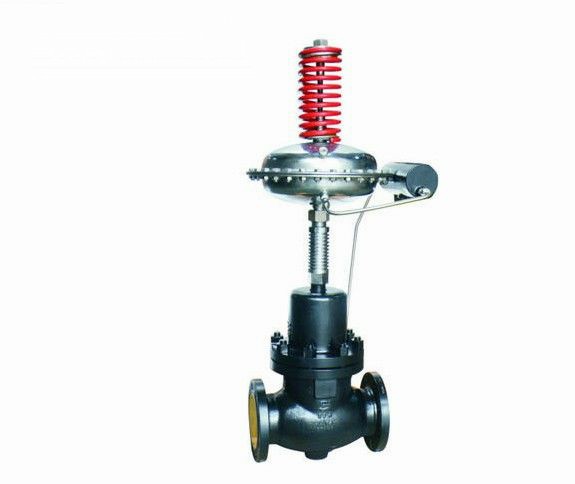

自力式壓力調節閥工作原理及結構特點自力式壓力調節閥工作原理簡介
自力式壓力調節閥在工業上廣泛應用，是一種無需外來資源，只需要被測自身壓力、溫度或者流量的變化，設定預先的值就能自動調節的一種控制裝置，這是一種節能型的儀表，具有控制執行等多功能的儀表控制系統。它的種類可分為自力式壓力（微壓）調節閥、自力式（壓差）流量調節閥、自力式溫度調節閥。適用于城市供熱、供曖及沒有供電、供氣又需控制的場合。城市供熱、供暖系統采用該產品，熱效率比以前提高30%~40%。節能效果顯著。
自力式壓力調節閥的原理
自力式閥后壓力調節的工作原理：有閥后、閥前控制兩種，閥前壓力P1經過閥芯、閥座的節流后，變?yōu)殚y后壓力P2。P2經過管線輸入上膜室內作用在頂盤上，產生的作用力與彈簧的反作用力相平衡，決定了閥芯、閥座的相對位置，控制閥后壓力。
當P2增加時，P2作用在頂盤上的作用力也隨之增加。此時，頂盤上的作用力大于彈簧的反作用力，使閥芯關向閥座的位置。這時，閥芯與閥座之間的流通面積減少，流阻變大，P2降低，直到頂盤上的作用力與彈簧反作用力相平衡為止，從而使P2降為設定值。同理，當P2降低時。作用方向與上述相反，這就是閥后壓力調節的工作原理。
關于自力式壓力調節閥的應用也非常的廣泛，突出方面在黏度較高的介質中的應用。
自力式壓力調節閥結構特點
1、自力式壓力調節閥無需外加能源，能在無電、無氣的場所工作，既方便又節約了能源。
2、壓力分段范圍細且又相互交叉，調節精度高。
3、壓力設定值在運行期間可延續設定。
4、對閥后壓力調節，閥前壓力與閥后壓力之比可為10:1~10:8。
5、橡膠膜片式檢測、執行機構檢測精度高，動作敏捷。
6、采用壓力平衡機構，使調節閥反應敏捷，控制精確。
自力式壓力調節閥在工業上廣泛應用，是一種無需外來資源，只需要被測自身壓力、溫度或者流量的變化，設定預先的值就能自動調節的一種控制裝置，這是一種節能型的儀表，具有控制執行等多功能的儀表控制系統。它的種類可分為自力式壓力（微壓）調節閥、自力式（壓差）流量調節閥、自力式溫度調節閥。適用于城市供熱、供曖及沒有供電、供氣又需控制的場合。城市供熱、供暖系統采用該產品，熱效率比以前提高30%~40%。節能效果顯著。
自力式壓力調節閥的原理
自力式閥后壓力調節的工作原理：有閥后、閥前控制兩種，閥前壓力P1經過閥芯、閥座的節流后，變?yōu)殚y后壓力P2。P2經過管線輸入上膜室內作用在頂盤上，產生的作用力與彈簧的反作用力相平衡，決定了閥芯、閥座的相對位置，控制閥后壓力。
當P2增加時，P2作用在頂盤上的作用力也隨之增加。此時，頂盤上的作用力大于彈簧的反作用力，使閥芯關向閥座的位置。這時，閥芯與閥座之間的流通面積減少，流阻變大，P2降低，直到頂盤上的作用力與彈簧反作用力相平衡為止，從而使P2降為設定值。同理，當P2降低時。作用方向與上述相反，這就是閥后壓力調節的工作原理。
關于自力式壓力調節閥的應用也非常的廣泛，突出方面在黏度較高的介質中的應用。
自力式壓力調節閥結構特點
1、自力式壓力調節閥無需外加能源，能在無電、無氣的場所工作，既方便又節約了能源。
2、壓力分段范圍細且又相互交叉，調節精度高。
3、壓力設定值在運行期間可延續設定。
4、對閥后壓力調節，閥前壓力與閥后壓力之比可為10:1~10:8。
5、橡膠膜片式檢測、執行機構檢測精度高，動作敏捷。
6、采用壓力平衡機構，使調節閥反應敏捷，控制精確。
