奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多U41H-美標柱塞閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

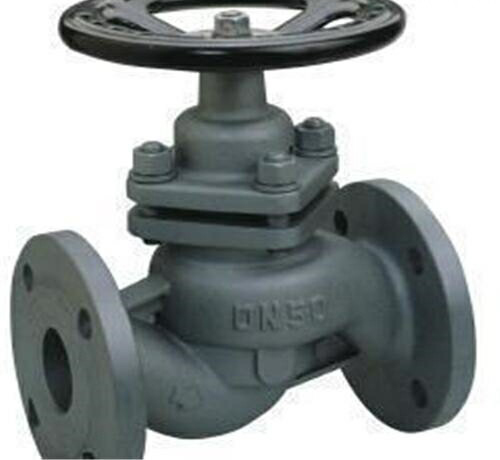

一、U41H-美標柱塞閥產品介紹
柱塞閥是由閥體、閥蓋、閥桿、柱塞、孔架、密環、手輪等零件組成（如圖）。當手輪旋轉時，通過閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。在閥門中柱塞與密封環間采用過盈配合，通過調節壓蓋中法蘭螺栓，使密封環壓縮所產品生的側向力與閥體中孔面及柱塞外圓密封，從而保證了閥門的密封性，杜絕了內泄漏、同時閥門開啟矩小、能實現閥門的迅速開啟和關閉。由于密封環采用回彈性強、耐磨性高的無毒新型密封材料，具有經受長期高溫、高壓而不喪失彈性，所以密封性能可靠，經久耐用。
二、U41H-美標柱塞閥產品主要零件材料明細表：
三、U41H-美標柱塞閥產品主要技術參數：
四、U41H-美標柱塞閥產品主要外形尺寸 (法蘭連接尺寸：PN10、16、25按JB/T78-94標準)：
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的U41H-美標柱塞閥產品，請您根據U41H-美標柱塞閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
一、U41H-美標柱塞閥產品介紹
柱塞閥是由閥體、閥蓋、閥桿、柱塞、孔架、密環、手輪等零件組成（如圖）。當手輪旋轉時，通過閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。在閥門中柱塞與密封環間采用過盈配合，通過調節壓蓋中法蘭螺栓，使密封環壓縮所產品生的側向力與閥體中孔面及柱塞外圓密封，從而保證了閥門的密封性，杜絕了內泄漏、同時閥門開啟矩小、能實現閥門的迅速開啟和關閉。由于密封環采用回彈性強、耐磨性高的無毒新型密封材料，具有經受長期高溫、高壓而不喪失彈性，所以密封性能可靠，經久耐用。
二、U41H-美標柱塞閥產品主要零件材料明細表：
| 序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹鋼 |
| Z | C | P | ||
| 1 | 閥體閥蓋 | HT200 | WCB | ZG1Cr18Ni9Ti |
| 2 | 柱塞 | ZG1Cr18Ni9Ti | ZG1Cr18Ni9Ti | ZG1Cr18Ni9Ti |
| 3 | 閥桿 | 45 | 45 | 1Cr18Ni9Ti |
| 4 | 密封環 | 聚四氟乙烯+石墨+高彈性膠(8202型) |
| ||||||||||||||||||||||
| 型號 | 公稱通徑DN | L | D | D1 | D2 | f | b | z-фd | Do | H | H1 | W(kg) |
| -16C | 15 | 130 | 95 | 65 | 45 | 2 | 14 | 4-14 | 80 | 116 | 144 | 2.8 |
| 20 | 150 | 105 | 75 | 55 | 16 | 142 | 176 | 5 | ||||
| 25 | 160 | 115 | 85 | 65 | 100 | 163 | 205 | 6.5 | ||||
| 32 | 180 | 135 | 100 | 78 | 18 | 4-18 | 120 | 182 | 227 | 8.5 | ||
| 40 | 200 | 145 | 110 | 85 | 3 | 180 | 210 | 260 | 12 | |||
| 50 | 230 | 160 | 125 | 100 | 20 | 230 | 286 | 17 | ||||
| 65 | 290 | 180 | 145 | 120 | 200 | 250 | 310 | 22 | ||||
| 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 240 | 269 | 340 | 30 | ||
| 100 | 350 | 215 | 180 | 155 | 24 | 278 | 356 | 41 | ||||
| 125 | 400 | 245 | 210 | 185 | 26 | 375 | 332 | 440 | 70 | |||
| 150 | 480 | 280 | 245 | 210 | 28 | 8-23 | 434 | 562 | 90 | |||
| 200 | 600 | 335 | 295 | 265 | 30 | 12-23 | 460 | 498 | 660 | 120 | ||
| 250 | 730 | 405 | 335 | 320 | 32 | 12-25 | 540 | 720 | 220 | |||
| 300 | 850 | 460 | 410 | 375 | 4 | 34 | 650 | 850 | 340 | |||
| -25 | 15 | 130 | 95 | 65 | 45 | 2 | 16 | 4-14 | 80 | 116 | 144 | 3 |
| 20 | 150 | 105 | 75 | 55 | 142 | 476 | 5.2 | |||||
| 25 | 160 | 115 | 85 | 65 | 100 | 163 | 205 | 6.8 | ||||
| 32 | 180 | 135 | 100 | 78 | 18 | 4-18 | 120 | 182 | 227 | 8.9 | ||
| 40 | 200 | 145 | 110 | 85 | 3 | 180 | 210 | 260 | 12.4 | |||
| 50 | 230 | 160 | 125 | 100 | 20 | 230 | 286 | 17.5 | ||||
| 65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 200 | 250 | 310 | 22.6 | ||
| 80 | 310 | 195 | 160 | 135 | 240 | 269 | 340 | 31 | ||||
| 100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 278 | 356 | 44 | |||
| 125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 375 | 332 | 440 | 78 | ||
| 150 | 480 | 300 | 250 | 218 | 30 | 434 | 562 | 100 | ||||
| 200 | 600 | 360 | 310 | 278 | 34 | 12-26 | 460 | 498 | 660 | 134 | ||
| 250 | 730 | 425 | 370 | 332 | 36 | 12-30 | 540 | 720 | 220 | |||
| 300 | 850 | 485 | 430 | 390 | 4 | 40 | 16-30 | 650 | 850 | 340 | ||
| U41SM-40 | 15 | 130 | 95 | 65 | 45 | 2 | 16 | 4-14 | 80 | 116 | 144 | 3 |
| 20 | 150 | 105 | 75 | 55 | 142 | 176 | 5.2 | |||||
| 25 | 160 | 115 | 85 | 65 | 100 | 163 | 205 | 6.8 | ||||
| 32 | 180 | 135 | 100 | 78 | 18 | 4-18 | 120 | 182 | 227 | 8.9 | ||
| 40 | 200 | 145 | 110 | 85 | 3 | 180 | 210 | 260 | 12.4 | |||
| 50 | 230 | 160 | 125 | 100 | 20 | 230 | 286 | 17.5 | ||||
| 65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 200 | 250 | 310 | 22.6 | ||
| 80 | 310 | 195 | 160 | 135 | 240 | 269 | 340 | 31 | ||||
| 100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 278 | 356 | 44 | |||
| 125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 375 | 332 | 440 | 78 | ||
| 150 | 480 | 300 | 250 | 218 | 30 | 434 | 562 | 100 | ||||
| 200 | 600 | 375 | 320 | 282 | 38 | 12-30 | 460 | 498 | 660 | 134 | ||
| 250 | 730 | 445 | 385 | 345 | 42 | 12-34 | 540 | 220 | ||||
| 300 | 850 | 510 | 450 | 408 | 4 | 46 | 16-34 | 650 | 340 |
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的U41H-美標柱塞閥產品，請您根據U41H-美標柱塞閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
