奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q44F16-鈦材質三通球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

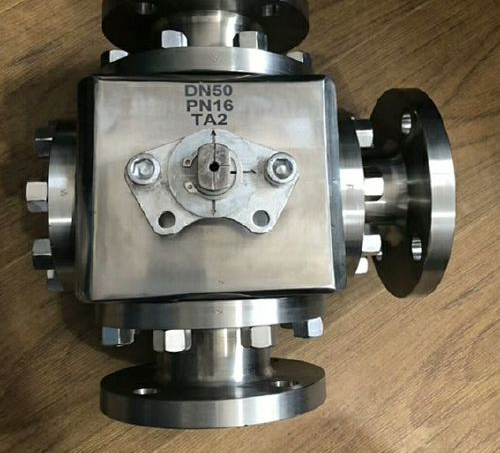

Q44F16-鈦材質三通球閥產品說明書資料介紹：
Q44F16-鈦材質三通球閥靈活控制管路中介質的合流或分流，廣泛的運用在石油、化工、食品、醫藥、輕紡、造紙、水電、船舶、冶 金、煤氣、供排水等系統中。配裝電動或者氣動可實現現場及遠距離 操作，也可實現單獨或集中控制。
鈦金屬材料在強腐蝕環境中氧化薄膜有很好的穩定性和自鈍化能力，這一特性來抵抗多種苛刻工況強腐蝕。其表面的鈍性氧化膜在腐蝕介質中的化學穩定性。對于中性，氧化性，弱還原性介質環境鈍性氧化膜本身就有著很好的穩定性。對于高溫或PH值較低的還原性腐蝕介質，為提高其鈍性氧化膜的穩定性，可通過加入緩蝕劑（如空氣、水、重金屬離子和陰離子等），如鈦表面離子改性處理，陽 化處理等方法，來提高鈦在還原性介質中的耐腐蝕性及表面硬度來滿足使用要求。廣泛應用于氯堿工業、純堿工業、制藥工業、化肥工業、精細化工業、紡織纖維合成和漂染工業，基本有機酸和無機鹽生產，硝酸工業等。
設計原理
適用于介質的分流、合流或流向切換，可以使三個通道互相連通或使其中兩個通道連通，其余工況也可選用四閥座結構，在選購時注明。
特點：
1、三通球閥在結構上 結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化
2、T型三通球芯，使用壽命長，流通能力大，阻力小
3、比重輕、強度高、耐腐蝕、耐壓性好等突出優點
性能范圍
執行標準：
設計標準：GB/T12237-1989;DIN3357/1,2:API608
法蘭尺寸：GB/T9113.1、JB/T79；DIN3202;S B2002;ASME B16.10
結構長度：GB/T12221-1989;DIN3202;S B2002:ASME B16.10
檢驗試驗：GB/T13927;DIN3230/3;API598;S B2003
零件材料：
外形尺寸：
外形圖:
安裝注意事項:
1.安裝施工 小心，切忌撞擊閥門。
2.安裝前，應將球閥作一檢查，核對規格型號，鑒定有無損壞，尤其對于閥桿。還要轉動幾下，看是否歪斜，因為運輸過程中，易撞歪閥桿。還要清除閥內的雜物。
3.球閥起吊時，繩子不要系在手輪或閥桿上，以免損壞這些部件，應該系在閥體上。
4.對于球閥所連接的管路，一定要清掃干凈。可用壓縮空氣吹去氧化鐵屑、泥砂、焊渣和其他雜物。這些雜物，不但容易擦傷球閥的密封面，其中大顆粒雜物（如焊渣），還能堵死小閥門，使其失效。
5.安裝時要留有閥柄旋轉的位置。
6.球閥不能用作節流。
7.帶傳動機構的球閥應直立安裝。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q44F16-鈦材質三通球閥產品，請您根據Q44F16-鈦材質三通球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
Q44F16-鈦材質三通球閥產品說明書資料介紹：
Q44F16-鈦材質三通球閥靈活控制管路中介質的合流或分流，廣泛的運用在石油、化工、食品、醫藥、輕紡、造紙、水電、船舶、冶 金、煤氣、供排水等系統中。配裝電動或者氣動可實現現場及遠距離 操作，也可實現單獨或集中控制。
鈦金屬材料在強腐蝕環境中氧化薄膜有很好的穩定性和自鈍化能力，這一特性來抵抗多種苛刻工況強腐蝕。其表面的鈍性氧化膜在腐蝕介質中的化學穩定性。對于中性，氧化性，弱還原性介質環境鈍性氧化膜本身就有著很好的穩定性。對于高溫或PH值較低的還原性腐蝕介質，為提高其鈍性氧化膜的穩定性，可通過加入緩蝕劑（如空氣、水、重金屬離子和陰離子等），如鈦表面離子改性處理，陽 化處理等方法，來提高鈦在還原性介質中的耐腐蝕性及表面硬度來滿足使用要求。廣泛應用于氯堿工業、純堿工業、制藥工業、化肥工業、精細化工業、紡織纖維合成和漂染工業，基本有機酸和無機鹽生產，硝酸工業等。
設計原理
適用于介質的分流、合流或流向切換，可以使三個通道互相連通或使其中兩個通道連通，其余工況也可選用四閥座結構，在選購時注明。
特點：
1、三通球閥在結構上 結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化
2、T型三通球芯，使用壽命長，流通能力大，阻力小
3、比重輕、強度高、耐腐蝕、耐壓性好等突出優點
性能范圍
| 公稱壓力 | 試驗壓力 | ||
| PN(MPa) | 殼體 | 高壓液密封 | 低壓液密封 |
| 1.6 | 2.4 | 1.76 | 0.6 |
| 2.5 | 3.75 | 2.75 | |
| 4 | 6 | 4.4 | |
| CLASS150 | 3 | 2.2 | |
| 適用工況 | 適用介質 | 有機酸，無機鹽生產，硝酸 | |
| 適用溫度 | -28～350℃ | ||
| 應用規范 | 連接法蘭 | JB79-59 GB9113、 | |
| HG20592-97、 ANSI B16.5 | |||
| 檢驗試驗 | JB/T 9092-99 、API598 | ||
設計標準：GB/T12237-1989;DIN3357/1,2:API608
法蘭尺寸：GB/T9113.1、JB/T79；DIN3202;S B2002;ASME B16.10
結構長度：GB/T12221-1989;DIN3202;S B2002:ASME B16.10
檢驗試驗：GB/T13927;DIN3230/3;API598;S B2003
零件材料：
| 零件名稱 | 材質 | |
| GB | ASTM | |
| 閥體、閥蓋 | TA2 | |
| 密封圈 | PTFE、對位聚苯 | PTFE、對位聚苯 |
| 球體 | TA2 | |
| 閥座、閥桿 | TA2 | |
| 雙頭螺栓 | 35CrMoA | A193-B7 |
| 公稱壓力或壓力級 | 主要尺寸 | 公稱通徑 | |||||||||||
| 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| PN1.6MPa | L | 150 | 150 | 180 | 200 | 220 | 240 | 260 | 280 | 320 | 80 | 440 | 550 |
| PN2.5MPa | L1 | 75 | 75 | 90 | 100 | 110 | 120 | 130 | 140 | 160 | 190 | 220 | 275 |
| PN4.0MPa | H | 90 | 90 | 102 | 115 | 135 | 140 | 155 | 185 | 210 | 275 | 305 | 335 |
| CLASS150 | W | 140 | 140 | 155 | 250 | 250 | 350 | 350 | 420 | 700 | 1000 | 1300 | 1800 |
安裝注意事項:
1.安裝施工 小心，切忌撞擊閥門。
2.安裝前，應將球閥作一檢查，核對規格型號，鑒定有無損壞，尤其對于閥桿。還要轉動幾下，看是否歪斜，因為運輸過程中，易撞歪閥桿。還要清除閥內的雜物。
3.球閥起吊時，繩子不要系在手輪或閥桿上，以免損壞這些部件，應該系在閥體上。
4.對于球閥所連接的管路，一定要清掃干凈。可用壓縮空氣吹去氧化鐵屑、泥砂、焊渣和其他雜物。這些雜物，不但容易擦傷球閥的密封面，其中大顆粒雜物（如焊渣），還能堵死小閥門，使其失效。
5.安裝時要留有閥柄旋轉的位置。
6.球閥不能用作節流。
7.帶傳動機構的球閥應直立安裝。
