產品中心
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多ZLF341X-錐形閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

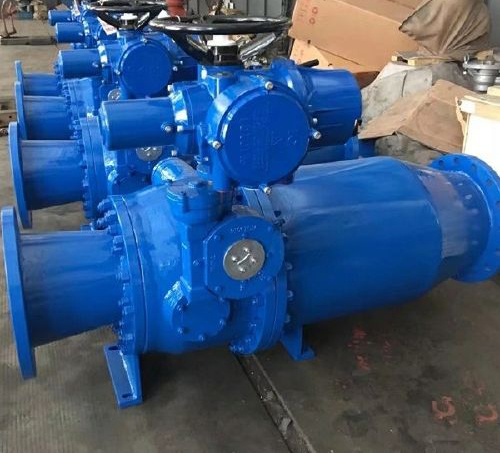

ZLF341X-錐形閥產品說明書資料介紹:
ZLF341X-錐形閥除了在流道終端設置有ZLF341X-錐形閥芯之外，運動部件全部設置在閥門的過流通道外部，使得閥體內部流道通常順滑，流量大而壓降損耗少，其在整個工作范圍內不會產生氣蝕及振動
該閥在整個工作范圍內不會產生氣蝕及振動，在小流量時仍具有良好的流量控制效果。其結構為一個固定的倒置錐形， 的水力設計形體及用來降低振動的4個導流翼葉片支撐，流量則由外部活動套管的前后移動來控制，閥體上分別設有金屬對金屬的閥座和或補充性的軟密封閥座，或兩者構成了復合式的閥座確保密封性能。在排放到大氣中時，水流以寬廣的錐形角度擴散，并分解為稀薄噴淋形態，將 消耗在空氣之中。通常根據實際需求，可以要求控制水流區域，則在出口安裝一個不同形式的導流罩，這不僅能將空氣與充分水混合，而且還集中流量。
結構原理
ZLF341X-錐形閥大致可以分為埋設管（或過渡管）、ZLF341X-錐形閥體、套筒、執行機構、拉桿及傳動機構等幾個部份。其閥體固定、執行機構通過傳動機構啟閉活動的外套筒，達到閥體的啟閉。它具有下列優點：
1.水力條件好，具有較其它閥門高的流量系數u=0.75～0.83或更高；
2.結構簡單，重量輕；傳動部件均設置在閥體之外，一目了然，便于維護檢修；
3.啟閉力小，操作輕便，可適用于無電源的中小形水利工程場所，可設置電、氣、液動操作啟閉機構，輕松實現遙控或無人值守自動運行；
4.泄流時噴出水舌為喇叭狀，空中擴散摻氣，消能效果好，簡單消能池或不用做消能措施，如設置為淹沒式出流，則水下之消能亦甚簡單；
5.流體通過內部4導流翼進行均勻分割，不會產生漩渦和震動；
6.其閥門的啟閉或流量控制則由外部套管的上下移動來帶動ZLF341X-錐形閥芯的動作實現控制，套筒與閥體之間通過導向環和O形圈實現導向和密封，使閥的流量系數與閥開度具備一定的比例關系。
7.針對不同狀況和壓力的流體介質，可以設置金屬硬密封和氟塑軟密封。高強度合金不銹鋼耐磨閥座設計的復合密封結構兼具金屬對金屬硬密封和軟密封的特性；
8.可限制發散角度，使流體分解為稀薄噴淋形態或環狀對流達到沖擊抵消的目的。同時適應不同現場的需求。
9.根據閥門水平線與中軸線的夾角大小，以180°水平安裝較為常見，此外的方式有45°，60°、90°；
主要參數
1.閥體材料：球墨鑄鐵、碳鋼、不銹鋼
2.公稱壓力PN：0.6～4.0MPa
3.公稱通徑DN:200～2000mm
4.強度試驗：PN×1.5
5.密封試驗：PN×1.1
6.使用溫度T:0～70℃
7.連接形式：法蘭、焊接
8.適用介質：水、污水
9.操作機構：蝸輪、電動、液動、氣動（執行機構另附使用說明）
10.流量特性
選擇布置
ZLF341X-錐形閥的布置與樞紐建筑物有密切關系,如布置不妥,將因射流引起對建筑物之沖刷或形成的霧氣對電站的運行帶來麻煩,以及放水時引起的 震動,因此,布置形式 慎重考慮，我們建議根據地貌和實際情況，主要從出口方式、安裝方式和發散方式三個方面入手，合理安排ZLF341X-錐形閥的布置。
1、出口方式的選擇：
(1)淹沒式：適合水頭較低的溝渠等灌溉或飲用水系統，出口四周都為寬闊平坦，以沙石地形為主；
(2)噴射式：適合水頭較高、陡峭山體場合；
2、安裝方式的選擇：
(1)水平安裝：適合于消能池較薄弱、但場地寬廣、周圍無建筑物；
(2)垂直安裝：適合場地狹小或近距離建筑物較多。
(3)可選角度安裝：介于水平安裝與垂直安裝之間。
3、發散形式選擇：
(1)自由發散型：在空氣中自由發散，根據水頭大小形成不同范圍的發散區域；
(2)限制發散型：利用導流罩有效控制ZLF341X-錐形閥的出口發散程度：都用于水頭高，出口狹小，涉及建筑物或其他設施等；如圖所示，用戶應根據設計消能池或泄洪渠的具體尺寸選擇合適的導流罩，具體如圖所示，a、b為導流罩的夾角延長線，L為消能池或泄洪渠的寬度，H為導流罩夾角頂部到消能池或泄洪渠表面的高度，按等邊三角形原理計算該選用的導流罩角度。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的ZLF341X-錐形閥產品，請您根據ZLF341X-錐形閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
