奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多904LH41W25-止回閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
DN40 904L904LH41W25-止回閥說明書資料介紹:
DN40 904L904LH41W25-止回閥H41W-25:啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流防止發生事故，法蘭連接的904L升降式904LH41W25-止回閥，密封面為本體密封，HG2061525壓力通經為DN40（美標），閥門安裝位置與管道垂直安裝，不許側裝/倒裝，904L雙相鋼升降式904LH41W25-止回閥具有很好的活化—鈍化轉變能力，耐腐蝕性能好，在非氧化性酸如硫酸、醋酸、甲酸、磷酸中具有很好的耐蝕性，在中性含氯離子介質中具有很好的抗點蝕性，同時具有良好的抗縫隙腐蝕及抗應力腐蝕性能。適用于70℃以下各種濃度硫酸，在常壓下耐任何濃度、任何溫度的醋酸及甲酸與醋酸的混酸中的耐腐蝕性也很好。

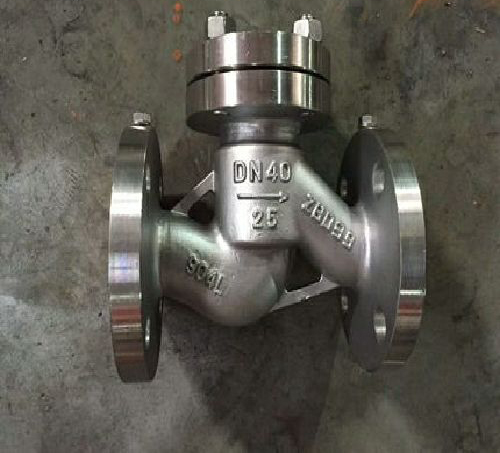

DN40 904L904LH41W25-止回閥圖片
904L904LH41W25-止回閥主要元素牌號
20Cr-24Ni-4.3Mo-1.5Cu
牌號及標準：UNS N08904、DIN1.4539、ASTM A240（全新標準將其歸為不銹鋼系列，原有標準ASME SB-625將其歸為鎳基合金系列）、SUS890L。
904L904LH41W25-止回閥適用場合
石油、石化設備，如石化設備中的反應器等。
硫酸的儲存與運輸設備，如熱交換器等。
發電廠煙氣脫硫裝置，主要使用部位有：吸收塔的塔體、煙道、檔門板、內件、噴淋系統等。
有機酸處理系統中的洗滌器和風扇。
海水處理裝置，海水熱交換器，造紙工業設備，硫酸、硝酸設備，制酸、制藥工業及其他化工設備、壓力容器，食品設備。
制藥廠:離心機，反應器等。
植物食品：醬油罐，料酒，鹽罐，設備和敷料。
對稀硫酸強腐蝕介質904L是匹配的鋼種。
904L904LH41W25-止回閥執行標準:
設計制造:GB/T12235 HG20615
結構長度:GB/T12221
法蘭標準:JB/T79
檢驗與試驗:JB/T9092
標志:GB/T12220
供貨:JB/T7928
904L904LH41W25-止回閥壓力試驗:
904L904LH41W25-止回閥外形連接尺寸
904L904LH41W25-止回閥外形結構尺寸圖:
904LH41W25-止回閥的操作:
904LH41W25-止回閥的操作方式應避免發生如下情況:
(1)因904LH41W25-止回閥關閉而造成過分高的沖擊壓力。
(2)閥門關閉件快速振蕩動作。
為了避免因關閉904LH41W25-止回閥而形成的過高沖擊壓力，閥門 關閉迅速。從而防止形成的倒流速度。該倒流速度就是形成沖擊壓力的原因，故904LH41W25-止回閥的關閉速度應與順流介質的衰減速度正確匹配。
但是，順流介質的衰減速度在液體系統可能變化很大。舉例來說，如果液體系統一組并聯泵，而其中的一臺突然失效，則在該失效泵出口處的止回悶就 幾乎在同時關閉。另外，如果液體系統只有一臺泵，而此泵突然失靈，又如輸送管較長，而且出口端的背壓及泵送壓頭較低，則關閉速度較小的904LH41W25-止回閥就比較好。
904LH41W25-止回閥的活動零件若磨損過快，則會導致閥門過早失靈。為了防止這種情況發生， 避免關閉件產生快速振蕩動作，這種關閉件的快速振蕩動作可以通過對一迫使關閉件穩定地對付介質停止流動的介質速度選定閥門來予以避免。
這種理想的情況不是經常可以獲得的。例如，假使順流介質的速度變化范圍很大。則小的流速就不足以迫使關閉件穩定停止。在這種情況下，關閉件的運動可在其動作行程的一定范
圍內用阻尼器來加以抑制。如果介質為脈動流，則904LH41W25-止回閥應盡可能置于遠離脈動源的地方。關閉件的快速振蕩也可能是由度的介質擾動而引起，凡是存在這種情況之處，904LH41W25-止回閥應該安置
在介質擾動小的地方。
因此，選擇904LH41W25-止回閥首先是掌握該904LH41W25-止回閥所處的工況條件。
904LH41W25-止回閥安裝注意事項:
904LH41W25-止回閥的安裝應注意以下事頂
1、在管線中不要使904LH41W25-止回閥承受重量，大型的904LH41W25-止回閥應獨立支撐，使之不受管系產生的壓力的影響。
2、安裝時注意介質流動的方向應與閥體所票箭頭方向*。
3、升降式垂直瓣904LH41W25-止回閥應安裝在垂直管道上。
4、升降式水平瓣904LH41W25-止回閥應安裝在水平管道上。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的904LH41W25-止回閥產品，請您根據904LH41W25-止回閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
DN40 904L904LH41W25-止回閥說明書資料介紹:
DN40 904L904LH41W25-止回閥H41W-25:啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流防止發生事故，法蘭連接的904L升降式904LH41W25-止回閥，密封面為本體密封，HG2061525壓力通經為DN40（美標），閥門安裝位置與管道垂直安裝，不許側裝/倒裝，904L雙相鋼升降式904LH41W25-止回閥具有很好的活化—鈍化轉變能力，耐腐蝕性能好，在非氧化性酸如硫酸、醋酸、甲酸、磷酸中具有很好的耐蝕性，在中性含氯離子介質中具有很好的抗點蝕性，同時具有良好的抗縫隙腐蝕及抗應力腐蝕性能。適用于70℃以下各種濃度硫酸，在常壓下耐任何濃度、任何溫度的醋酸及甲酸與醋酸的混酸中的耐腐蝕性也很好。
DN40 904L904LH41W25-止回閥圖片
904L904LH41W25-止回閥主要元素牌號
| 合金 | % | 鎳 | 鉻 | 鉬 | 銅 | 鐵 | 碳 | 錳 | 硅 | 磷 | 硫 |
| 904L | 小 | 23 | 19 | 4 | 1 | 量 | |||||
| 大 | 28 | 23 | 5 | 2 | 0.02 | 2 | 1 | 0.045 | 0.035 |
牌號及標準：UNS N08904、DIN1.4539、ASTM A240（全新標準將其歸為不銹鋼系列，原有標準ASME SB-625將其歸為鎳基合金系列）、SUS890L。
904L904LH41W25-止回閥適用場合
石油、石化設備，如石化設備中的反應器等。
硫酸的儲存與運輸設備，如熱交換器等。
發電廠煙氣脫硫裝置，主要使用部位有：吸收塔的塔體、煙道、檔門板、內件、噴淋系統等。
有機酸處理系統中的洗滌器和風扇。
海水處理裝置，海水熱交換器，造紙工業設備，硫酸、硝酸設備，制酸、制藥工業及其他化工設備、壓力容器，食品設備。
制藥廠:離心機，反應器等。
植物食品：醬油罐，料酒，鹽罐，設備和敷料。
對稀硫酸強腐蝕介質904L是匹配的鋼種。
904L904LH41W25-止回閥執行標準:
設計制造:GB/T12235 HG20615
結構長度:GB/T12221
法蘭標準:JB/T79
檢驗與試驗:JB/T9092
標志:GB/T12220
供貨:JB/T7928
904L904LH41W25-止回閥壓力試驗:
| 試驗壓力(MPa) | 2.5 | 4 | 6.4 | 10 | MPa |
| 殼體強度試驗 | 3.75 | 6 | 9.6 | 15 | MPa |
| 高壓密封試驗壓力 | 2.75 | 4.4 | 7.04 | 11 | MPa |
| 低壓氣密封驗壓力 | 0.5-0.7 | ||||
| 公稱通徑 | 主要外形尺寸和連接尺寸 | ||||||
| L | D | D1 | D2 | b | Z-d | H | |
| 15 | 130 | 95 | 65 | 45 | 14 | 4/14 | 77 |
| 20 | 150 | 105 | 75 | 55 | 14 | 4/14 | 77 |
| 25 | 160 | 115 | 85 | 65 | 14 | 4/14 | 80 |
| 32 | 180 | 135 | 100 | 75 | 16 | 4/18 | 85 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4/18 | 95 |
| 50 | 230 | 160 | 125 | 100 | 16 | 4/18 | 105 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4/18 | 120 |
| 80 | 310 | 195 | 160 | 135 | 20 | 8/18 | 130 |
| 100 | 350 | 215 | 180 | 155 | 20 | 8/18 | 140 |
| 125 | 400 | 245 | 210 | 185 | 22 | 8/18 | 155 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8/23 | 180 |
| 200 | 600 | 335 | 295 | 265 | 26 | 12/23 | 215 |
| 250 | 730 | 405 | 355 | 320 | 30 | 12/25 | 260 |
| 300 | 850 | 460 | 410 | 375 | 34 | 12/25 | 315 |
| 公稱通徑 | 主要外形尺寸和連接尺寸 | ||||||
| L | D | D1 | D2 | b | Z-d | H | |
| 15 | 130 | 95 | 65 | 45 | 16 | 4/14 | 100 |
| 20 | 150 | 105 | 75 | 55 | 16 | 4/14 | 105 |
| 25 | 160 | 115 | 85 | 65 | 16 | 4/14 | 120 |
| 32 | 180 | 135 | 100 | 78 | 18 | 4/18 | 130 |
| 40 | 200 | 145 | 110 | 85 | 18 | 4/18 | 135 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4/18 | 149 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8/18 | 160 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8/18 | 169 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8/23 | 194 |
| 125 | 400 | 270 | 220 | 180 | 28 | 8/25 | 222 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8/25 | 255 |
| 200 | 600 | 360 | 310 | 278 | 34 | 12/25 | 305 |
| 250 | 730 | 425 | 370 | 332 | 36 | 12/30 | 355 |
| 300 | 850 | 485 | 430 | 390 | 40 | 16-30 | 410 |
904LH41W25-止回閥的操作:
904LH41W25-止回閥的操作方式應避免發生如下情況:
(1)因904LH41W25-止回閥關閉而造成過分高的沖擊壓力。
(2)閥門關閉件快速振蕩動作。
為了避免因關閉904LH41W25-止回閥而形成的過高沖擊壓力，閥門 關閉迅速。從而防止形成的倒流速度。該倒流速度就是形成沖擊壓力的原因，故904LH41W25-止回閥的關閉速度應與順流介質的衰減速度正確匹配。
但是，順流介質的衰減速度在液體系統可能變化很大。舉例來說，如果液體系統一組并聯泵，而其中的一臺突然失效，則在該失效泵出口處的止回悶就 幾乎在同時關閉。另外，如果液體系統只有一臺泵，而此泵突然失靈，又如輸送管較長，而且出口端的背壓及泵送壓頭較低，則關閉速度較小的904LH41W25-止回閥就比較好。
904LH41W25-止回閥的活動零件若磨損過快，則會導致閥門過早失靈。為了防止這種情況發生， 避免關閉件產生快速振蕩動作，這種關閉件的快速振蕩動作可以通過對一迫使關閉件穩定地對付介質停止流動的介質速度選定閥門來予以避免。
這種理想的情況不是經常可以獲得的。例如，假使順流介質的速度變化范圍很大。則小的流速就不足以迫使關閉件穩定停止。在這種情況下，關閉件的運動可在其動作行程的一定范
圍內用阻尼器來加以抑制。如果介質為脈動流，則904LH41W25-止回閥應盡可能置于遠離脈動源的地方。關閉件的快速振蕩也可能是由度的介質擾動而引起，凡是存在這種情況之處，904LH41W25-止回閥應該安置
在介質擾動小的地方。
因此，選擇904LH41W25-止回閥首先是掌握該904LH41W25-止回閥所處的工況條件。
904LH41W25-止回閥安裝注意事項:
904LH41W25-止回閥的安裝應注意以下事頂
1、在管線中不要使904LH41W25-止回閥承受重量，大型的904LH41W25-止回閥應獨立支撐，使之不受管系產生的壓力的影響。
2、安裝時注意介質流動的方向應與閥體所票箭頭方向*。
3、升降式垂直瓣904LH41W25-止回閥應安裝在垂直管道上。
4、升降式水平瓣904LH41W25-止回閥應安裝在水平管道上。
