我們一直堅信百年大計，質量第一，我們恪守質量首位，成就精品閥門，我們以一流的品質，創造一流的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多氣動V型切斷球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→最佳的品質、一流的服務，奇眾為你創造更多價值！

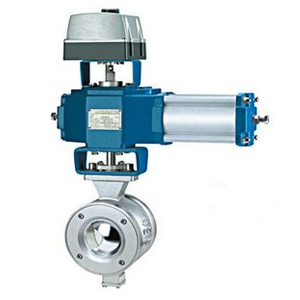

氣動V型切斷球閥型號參數：
| 執行器大類 | 執行機構形式 | 密封形式 | 閥型 | 公稱壓力（MPa） | 閥體材料 | ||||||||||||||
| 執行器 | 橫推活塞式 | 剪切 | V型球閥 | 1.60 6.4 |
按表內閥體 材料代號 | ||||||||||||||
| 公稱通徑DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | ||
| 額定流量系數(CV) | 27 | 47 | 70 | 110 | 170 | 280 | 410 | 750 | 980 | 1720 | 2900 | 3800 | 7000 | 9800 | 12000 | 15000 | 23000 | ||
| 配用氣接管 | φ6×1(G1/8) | φ8×1.5(G1/4) | φ10×2(G3/4) | ||||||||||||||||
| 主 要 零 件 |
閥體、蓋、 球體 |
WCB | ZG1Cr18Ni9Ti | CF8 | CF3 | ZG1Cr18Ni12Mo2Ti | CF8M | CF3M | |||||||||||
| 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 304 | 304L | 1Cr18Ni12MoTi | 316 | 316L | ||||||||||||
| 填料 | 浸PTEF編織、膨脹石墨環、聚四氟乙烯片 | ||||||||||||||||||
| 墊片 | 聚四氟乙烯包復墊片、柔性石墨包復墊片、金屬包復墊片 | ||||||||||||||||||
| 最大轉角(α°) | 90° | ||||||||||||||||||
| 工作氣源壓力(MPa) | 0.4～0.7 | ||||||||||||||||||
| 公稱壓力(MPa) | 1.6、2.5、4.0、6.4 | ||||||||||||||||||
| 工作溫度范圍(℃) | -40～180、-40～250 | ||||||||||||||||||
| 基本誤差 | ≤±1.5% | ||||||||||||||||||
| 回差 | ≤1.5% | ||||||||||||||||||
| 死區 | ≤0.6% | ||||||||||||||||||
| -5～55低于5°需要特殊除水處理 | |||||||||||||||||||
| 耗氣量 | 900L/h(標準狀態) | ||||||||||||||||||
| 泄漏量 | ≤10-6×額定流量系數 | ||||||||||||||||||
| 注 | DN25～DN250對夾式、DN300～DN600法蘭式 | ||||||||||||||||||
| DN\代號 | B | A | F | G | H | I |
| 25 | 68 | 62 | 375 | 260 | 375 | 205 |
| 32 | 78 | 62 | 375 | 260 | 390 | 205 |
| 40 | 85 | 62 | 375 | 260 | 400 | 205 |
| 50 | 100 | 75 | 375 | 260 | 420 | 205 |
| 60 | 120 | 90 | 375 | 260 | 450 | 205 |
| 80 | 130 | 100 | 400 | 260 | 465 | 205 |
| 100 | 158 | 115 | 435 | 260 | 480 | 205 |
| 125 | 180 | 129 | 435 | 260 | 515 | 205 |
| 150 | 216 | 160 | 540 | 440 | 670 | 255 |
| 200 | 268 | 200 | 540 | 440 | 710 | 255 |
| 250 | 325 | 240 | 700 | 440 | 770 | 255 |
| 300 | 460 | 334 | 700 | 630 | 970 | 285 |
| 350 | 520 | 414 | 965 | 630 | 1050 | 285 |
| 400 | 580 | 490 | 965 | 630 | 1100 | 285 |
| 450 | 640 | 580 | 1230 | 850 | 1100 | 350 |
| 500 | 705 | 690 | 1230 | 850 | 1200 | 350 |
| 600 | 810 | 750 | 1520 | 1050 | 1380 | 350 |
