我們一直堅信百年大計，質量第一，我們恪守質量首位，成就精品閥門，我們以一流的品質，創造一流的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多手動襯氟球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→最佳的品質、一流的服務，奇眾為你創造更多價值！
公稱通徑 主 要 尺 寸 參考值 DN(mm) PNS(inch) L D D1 D2 f b Z-d Do H PN1.0MPa 15 1/2 140 95 65 45 3 15 4-14 140 90 20 3/4 140 105 75 55 3 17 4-14 140 100 25 1 150 115 85 65 3 17 4-14 180 105 32 5/4 165 140 100 75 3 19 4-18 180 120 40 3/2 180 150 110 85 3 19 4-18 225 140 50 2 200 165 125 100 3 21 4-18 225 150 65 5/2 220 185 145 120 3 21 4-18 360 160 80 3 250 200 160 135 3 21 8-18 360 215 100 4 280 220 180 155 3 23 8-18 420 240 125 5 320 250 210 185 4 24 8-18 520 250 150 6 360 285 240 210 4 26 8-23 520 290 200 8 400 340 295 265 4 26 8-23 240 340 250 10 450 395 350 320 4 28 12-23 240 380

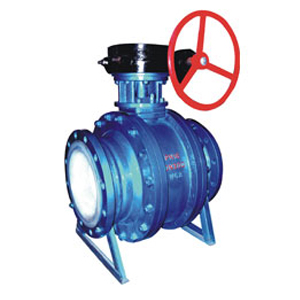

Q41F襯氟球閥是用帶圓形通孔的球體作啟閉件,球體隨閥桿繞閥體中心線旋轉以實現閥門開啟和關閉。采用特殊的模壓工藝，使密封面致密良好，加之V型PTFE填料組合使閥門達到零泄漏；球體與閥桿鑄為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，根本保證使用中的安全性；采用全塑料襯里工藝，耐介質的強腐蝕。襯氟球閥按驅動方式有手動襯氟球閥、蝸輪轉動襯氟球閥、氣動襯氟球閥、電動襯氟球閥等。采用氟塑料襯里層的球閥，具有極高的化學穩定性，適用于任何強腐蝕性化學介質；采用全通浮動球閥結構，在整個壓力范圍內進行元泄漏關閉，便便于管路系統在通球掃線和管路維護，襯氟球閥為控制各種強腐蝕性介質的啟閉而進行的專業設計，廣泛使用于石油，化工，染化，農藥，制酸制堿等行業，是目前防腐閥門最理想的選擇. 襯氟球閥門結構為全通徑浮動球式（二段式）和全通徑固定球式（三段式），主要用于截斷或接通管路中的腐蝕性介質，并可用于流體的調節與控制，與其它閥類相比，特點：流體阻力小，襯里球閥內壁光滑，流道通暢是所有閥類中流體阻力最小的一種。開關迅速、方便，只需將球體旋轉90°便完成開戶和關閉動作。采用特殊模壓工藝，將襯里材料襯于閥門殼體內壁，能耐強酸、強堿介質的腐蝕。襯里球面與PTFE閥座組合，密封性好，達到了零泄漏。可配置氣動、電動、液動等多種驅動裝置，實現遠距離控制和自動化操作。球體與閥桿融為一體，消除了轉動角差，杜絕了因壓力變化引起閥桿沖出體外的危險，保證了使用的安全性、可靠性。
手動襯氟球閥主要外形連接尺寸
