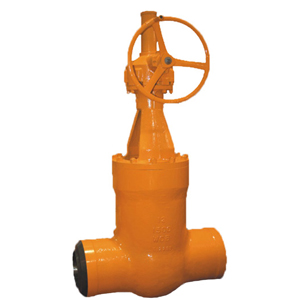

焊接閘閥是通過閘板的升降來控制閥門的啟閉，閘板垂直于流體方向，改變閘板與閥座間相對位置即可改變通道大小。 流體阻力小 , 密封面受介質的忡刷和侵蝕小。 開閉較省力。介質流向不受限制 , 不擾流、不降低壓力。 形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。
|
閥類 |
傳動方式 |
連接形式 |
結構形式 |
密封面 |
公稱壓力 |
閥體材料 |
|
閘閥 |
傘齒輪 |
焊接 |
彈性閘板 |
D802/D812 STL/STL |
P54100V、P54140V P54170V、P57170V |
WCB-C ZGCr5Mo WCB-C6 ZG20CrMo-I WCB-C9 ZG35CrMoV |
說明：Z60Y-P54160V DN25手動電站閘閥，焊接連接彈性閘板，密封面硬質合金，540℃以下公稱壓力16.0MPa閥體為鉻鉬鋼
焊接閘閥 技術參數
|
產品型號 |
Z60Y-160 |
Z60Y-P54100V | |||||||||||
|
Z60Y-200 |
Z60Y-P54140V | ||||||||||||
|
Z60Y-250 |
Z60Y-P54170V | ||||||||||||
|
Z60Y-320 |
Z60Y-P57170V | ||||||||||||
|
傘齒輪傳動閘閥在型號“Z”后插入“5”為Z560Y | |||||||||||||
|
公稱通徑（DN/mm） |
| ||||||||||||
|
適用溫度/℃ |
≤425 |
≤552 |
≤593 |
≤550 | |||||||||
|
適用介質 |
水、蒸汽、氣體、石油產品 | ||||||||||||
|
試驗壓力（MPa） |
公稱壓力PN/MPa |
16.0 |
20.0 |
25.0 |
32.0 |
P54100V |
P54140V |
P54170V |
P54170V | ||||
|
強度試驗 |
24 |
30 |
37.5 |
48 |
30 |
42 |
48 |
6.3 | |||||
|
密封試驗 |
17.6 |
22 |
27.5 |
35.1 |
11 |
15.4 |
17.8 |
18 | |||||
焊接閘閥 外形尺寸 國標電站（手動）
|
公稱壓力 PN（MPa） |
公稱通徑 DN（mm） |
外形尺寸及連接尺寸（mm） | ||||
|
L |
D |
L1 |
d |
H | ||
|
16.0 |
15 |
90 |
23 |
10 |
13 |
182 |
|
20 |
110 |
29 |
11 |
18 |
210 | |
|
25 |
120 |
35 |
12 |
23 |
235 | |
|
32 |
130 |
43 |
14 |
28 |
258 | |
|
40 |
150 |
49 |
15 |
36 |
285 | |
|
50 |
170 |
61 |
16 |
45 |
338 | |
|
20.0 |
15 |
90 |
23 |
10 |
13 |
182 |
|
20 |
110 |
29 |
11 |
18 |
210 | |
|
25 |
120 |
35 |
12 |
23 |
235 | |
|
32 |
130 |
43 |
14 |
28 |
258 | |
|
40 |
150 |
49 |
15 |
36 |
285 | |
|
50 |
170 |
61 |
16 |
45 |
338 | |
|
25.0 |
15 |
90 |
23 |
10 |
13 |
182 |
|
20 |
110 |
29 |
11 |
18 |
210 | |
|
25 |
120 |
35 |
12 |
23 |
235 | |
|
32 |
130 |
43 |
14 |
28 |
258 | |
|
40 |
150 |
49 |
15 |
36 |
285 | |
|
50 |
170 |
61 |
16 |
45 |
338 | |
焊接閘閥磅級電站（手動）
|
型號 |
規格in |
外形尺寸及連接尺寸（mm） | |||||
|
d |
L |
H | |||||
|
Z60Y-1500Lb |
|
56 |
254 |
671 | |||
|
3 |
64 |
305 |
692 | ||||
|
4 |
84 |
406 |
790 | ||||
|
5 |
100 |
483 |
875 | ||||
|
6 |
126 |
559 |
1055 | ||||
|
8 |
158 |
711 |
1148 | ||||
|
Z60Y-2000Lb |
|
50 |
330 |
640 | |||
|
3 |
60 |
368 |
690 | ||||
|
4 |
80 |
457 |
806 | ||||
|
5 |
96 |
533 |
980 | ||||
|
6 |
118 |
610 |
1090 | ||||
|
Z60Y-2000Lb |
|
46 |
330 |
639 | |||
|
3 |
54 |
368 |
680 | ||||
|
4 |
70 |
457 |
805 | ||||
|
5 |
86 |
533 |
965 | ||||
|
6 |
104 |
610 |
1070 | ||||
|
Z60Y-3500Lb |
3 |
44 |
440 |
745 | |||
|
4 |
56 |
540 |
860 | ||||
焊接閘閥磅級電站（傘齒輪）
|
型號 |
規格in |
外形尺寸及連接尺寸（mm） | ||
|
d |
L |
H | ||
|
Z560Y-1500Lb |
8 |
158 |
711 |
813 |
|
10 |
200 |
864 |
998 | |
|
12 |
250 |
991 |
1156 | |
|
14 |
280 |
1067 |
1287 | |
|
16 |
318 |
1194 |
1413 | |
|
Z560-2000Lb |
8 |
148 |
762 |
935 |
|
10 |
180 |
914 |
1050 | |
|
12 |
222 |
1041 |
1150 | |
|
14 |
254 |
1118 |
1231 | |
|
16 |
294 |
1245 |
1330 | |
|
型號 |
規格in |
外形尺寸及連接尺寸（mm） | ||
|
d |
L |
H | ||
|
Z560Y-2500Lb |
6 |
127 |
610 |
928 |
|
8 |
130 |
762 |
851 | |
|
10 |
162 |
914 |
1031 | |
|
12 |
210 |
1041 |
1166 | |
|
14 |
234 |
1118 |
1217 | |
|
16 |
264 |
1245 |
1381 | |
|
Z560Y-3500Lb |
5 |
74 |
616 |
774 |
|
6 |
88 |
692 |
857 | |
|
8 |
116 |
846 |
1041 | |
|
10 |
142 |
1000 |
1197 | |
|
12 |
174 |
1124 |
1338 | |
